A级在线电能质量监测装置在高压试验箱场景监测的应用

日期: 2026-10-14 15:56:46.0 作者: 拓普瑞(TOPRIE) 浏览次数: 24

浏览次数: 24

高压试验箱作为电气设备绝缘、耐压、电磁兼容性能验证的核心试验装备，广泛用于电力元器件、变压器、新能源变流器、高压零部件型式试验与出厂检测。

试验过程中升压、放电、击穿、频繁启停会持续产生谐波、电压暂升暂降、冲击扰动、三相不平衡等复杂电能质量现象。试验数据的可信度高度依赖高精度测量设备，普通电能监测仪表精度不足、暂态捕捉能力薄弱，无法满足试验溯源、报告出具、故障复现需求。

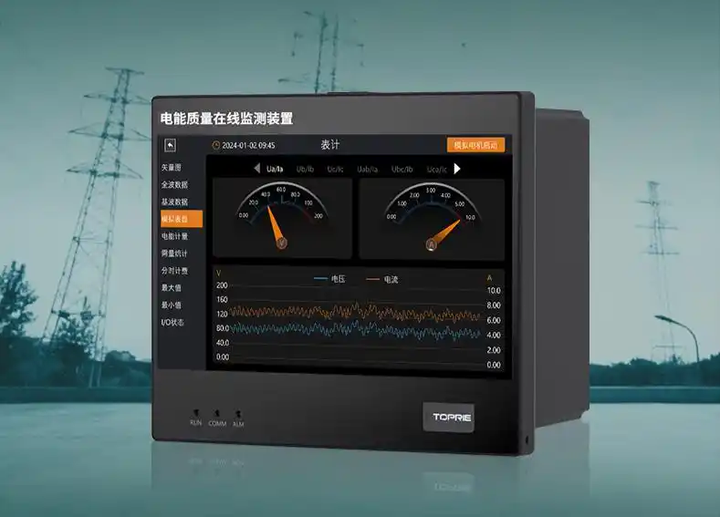

拓普瑞（TOPRIE） TP680 A 级电能质量在线监测装置符合 IEC 61000-4-30 A 级与 GB/T 19862-2025 标准，凭借稳态高精度测量、毫秒级暂态录波、完整事件归档能力，成为高压试验试验室标准化监测优选方案。

一、高压试验箱工况下的电能质量监测难点

高压试验箱运行工况具备显著的间歇性与冲击特性，传统监测设备存在明显短板。

第一，试验击穿、瞬间放电会产生短时、高幅值电压扰动，扰动持续时间仅有数个工频周波，低速采样设备极易丢失波形关键信息，无法还原击穿瞬间电气特征。

第二，试验电源配套调压器、变频电源属于典型非线性负载，会产生 2～63 次谐波、间谐波叠加，需要仪器具备分级谐波测量精度，区分基波与畸变分量，评估试验电源输出纯净度。

第三，耐压、冲击试验要求测量数据具备可追溯性，监测结果可作为试验报告有效依据，S 级普通监测设备测量误差偏大，不满足实验室检测数据采信要求。

第四，试验室内电磁环境复杂，高压放电带来强烈电磁干扰，监测装置需要优异 EMC 抗扰性能，保障长时间稳定运行，避免数据跳变、误告警。

以上工况决定高压试验场景必须选用A 级电能质量监测装置(TP680)，实现稳态指标长期监测 + 暂态扰动完整捕捉。

二、拓普瑞 TP680 硬件参数适配高压试验场景的技术优势

拓普瑞TP680在线式电能质量监测装置采用 ARM+FPGA 双核高速采集架构，24 位高精度 ADC，稳态采样每周波 512 点，故障录波模式最高支持 1024 点 / 周波，硬件指标匹配高压试验测量需求。

在基础测量精度层面，电压、电流测量精度达 ±0.1% FS（0.1 级），有功、无功功率精度 ±0.2% 读数，频率测量精度可达 ±0.003Hz，精准衡量试验电源稳态输出指标。谐波测量严格执行 A 级标准：谐波幅值＞1% Un 时误差≤±1% 读数，幅值低于 1% Un 时误差≤±0.05% Un，完整解析 2～63 次谐波与间谐波分量；THDu、THDi 分辨率 0.01%，可量化试验电源谐波畸变水平，评估变频试验电源输出品质。

针对高压试验最关键的暂态事件捕捉能力，TP680 电压暂升、暂降幅值误差 ±0.2% Un，事件时间分辨率 1ms，持续时间误差控制在 1 个工频周波以内。当样品发生击穿、闪络时，装置可自动触发录波，保存扰动前后完整电压、电流波形，支持 COMTRADE 标准录波文件存储，便于试验人员离线复现击穿瞬间电气过程。

时间同步与通信层面，装置支持 SNTP、GPS、IEEE1588 精密对时，多台试验设备同步测试时可实现微秒级时间对齐；具备双网口、RS485、可选 4G/WiFi 通信接口，可接入实验室测控平台，实现试验流程与电能质量数据联动。7 英寸触控屏幕支持现场实时查看谐波频谱、电压电流波形，无需外接上位机即可完成现场数据核验。同时 8 路 DI、8 路继电器 DO 输出，能够实现越限告警联动，当试验回路出现严重过压、谐波超标时及时输出信号，辅助试验系统安全联锁。

三、TP680 在高压试验箱系统中的典型应用方式

1.试验电源进线侧电能质量基准监测

将 TP680 安装于高压试验箱供电前端，持续监测市电输入电压偏差、三相不平衡、谐波畸变。长期统计电网背景谐波，区分 “电网原生扰动” 与 “试验设备自身产生扰动”，消除背景电能质量对试验结果的干扰，保证型式试验报告严谨性。

2.变频 / 调压器输出端监测

高压试验大量使用变频电源、感应调压器提供可调试验电压。TP680 实时监测电源输出 THD、闪变、电压波动，验证试验电源是否满足标准规定波形要求。在电机、逆变器、电力电子设备耐久试验中，持续记录负载变化过程中的谐波变化曲线，评估试品对电网的谐波发射水平。

3.耐压、冲击试验暂态事件捕捉

交流耐压、雷电冲击试验过程中试品一旦发生绝缘击穿，回路将产生瞬时电压跌落、冲击电流。TP680 开启事件触发录波功能，自动捕捉击穿时刻波形，记录扰动发生时刻、幅值、持续时长，为绝缘失效机理分析提供原始电气数据，解决以往击穿瞬间无有效数据留存的痛点。

4.试验室数据平台一体化对接

装置通过 Modbus TCP 上传实时指标、事件记录、统计数据至实验室 LIMS 测控系统；支持 U 盘本地导出 PQDIF 标准电能质量文件，数据格式通用，可直接导入分析软件开展后处理。完整事件日志可保存千条以上带毫秒时间戳记录，满足实验室数据存档、溯源管理规范。

四、应用价值总结

高压试验对测量数据的准确性、完整性、可溯源性提出极高标准，A 级电能质量监测装置不再是可选配套，而是标准化试验室必备感知设备。拓普瑞 TP680 依托 A 级测量精度、高采样率录波、强电磁环境适应性，有效解决高压试验场景谐波量化困难、暂态扰动易丢失、数据无法采信等痛点。

借助 TP680 搭建电能质量监测体系，一方面可以精准评估试验电源品质，排除供电扰动对试验结果的干扰；另一方面完整记录各类耐压、冲击、耐久试验全过程电气信息，支撑故障分析、型式试验报告编制。随着电力设备检测标准持续升级，以 TP680 为代表的 A 级在线监测装置，将在高压试验室、电磁兼容测试平台、新能源装备检测领域获得更加广泛的普及。
