电能质量在线监测装置的应用场景有哪些？

日期: 2026-10-14 15:51:46.0 作者: 拓普瑞(TOPRIE) 浏览次数: 16

浏览次数: 16

随着电力电子设备大规模普及，谐波污染、电压暂降、三相不平衡、电压闪变等电能质量问题日益突出，极易引发设备故障、生产中断、数据丢失等风险。

电能质量在线监测装置可不间断实时采集电网数据，完成谐波分析、暂升暂降记录、闪变监测、故障录波与故障定位，依托持续监测与大数据分析，快速识别电网异常，优化配电系统运行方式，全方位保障关键负载安全稳定用电。

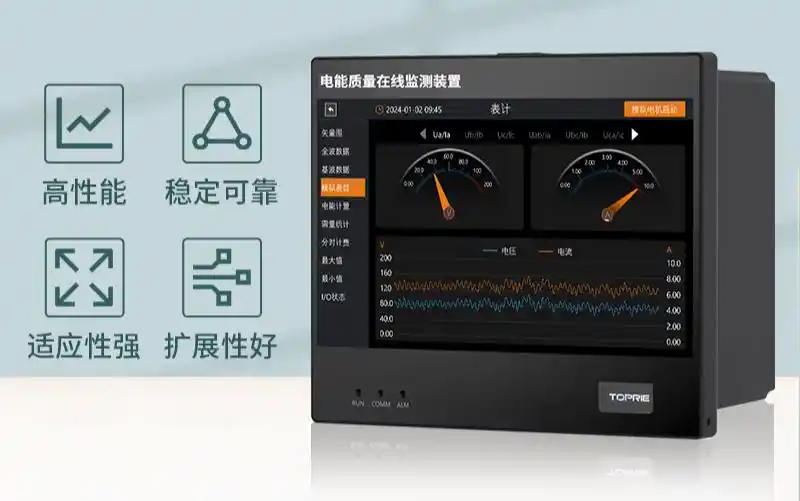

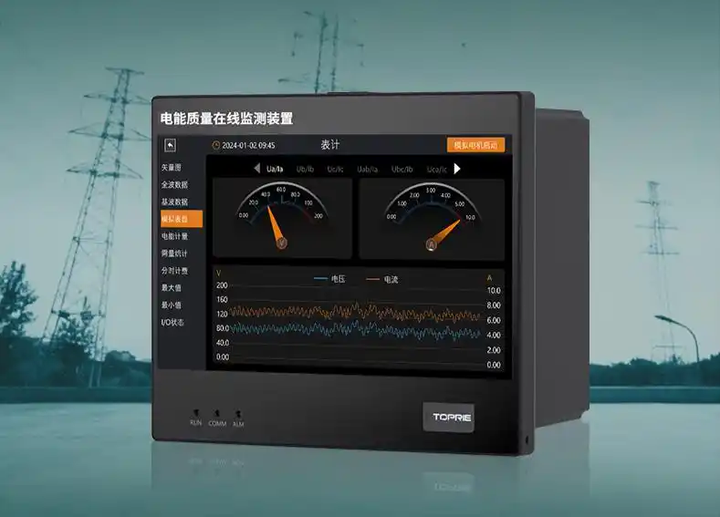

以拓普瑞（TOPRIE） TP680 A 级电能质量在线监测装置为代表的专业设备，满足 IEC 61000-4-30 A 级与 GB/T 19862 国家标准，凭借高精度采样、毫秒级事件捕捉、多协议远程通信能力，广泛落地于工业制造、交通基建、医疗算力、新能源四大核心领域。

一、工业与制造业场景工业场景

变频器、整流器、机器人等非线性负载集中，是谐波、电压扰动高发区域，半导体、电子制造、钢铁、化工行业对供电稳定性要求严苛。半导体产线光刻机、蚀刻机遭遇毫秒级电压波动，就会造成晶圆报废；化工、钢铁连续生产线一旦发生 “晃电”，将引发全线停机，带来巨额经济损失。

在车间配电室、关键负荷进线柜部署电能质量在线监测装置，持续监测 2～63 次谐波、三相不平衡、电压暂降事件。拓普瑞（TOPRIE）TP680 采用 ARM+FPGA 双核高速采集架构，每周波 512 点采样，完整捕捉暂态扰动波形，精准定位谐波污染源，为有源滤波、无功补偿装置改造提供实测数据，减少线路损耗，延长电机、控制柜使用寿命，降低非计划停产风险。

二、交通与基础设施场景

轨道交通、机场、大型交通枢纽属于城市核心基础设施，信号系统、自动控制设备、安防系统对电能扰动十分敏感。电压闪变、短时电压中断，可能造成信号系统误动作，直接影响运营安全。

拓普瑞（TOPRIE）TP680电能质量在线监测装置安装于主配电房、牵引供电回路、弱电机房进线端，长期监测电压波动与暂态事件，完整留存故障事件时间戳与波形记录。装置支持 IEEE1588、GPS、SNTP 多种对时方案，多站点数据精准同步；丰富的有线、无线通信方式，适配轨道交通沿线分散测点组网需求，实现全域配电系统统一监控，保障交通设施全天候可靠运行。

三、医疗场所与数据中心场景

医院、数据中心属于一级重要负荷，不允许长时间供电异常。医院手术室、ICU、影像诊疗设备不能承受电压突变；数据中心海量服务器、UPS 不间断电源持续产生谐波，谐波超标易引发电缆过热、断路器误跳闸，电压暂降则会造成服务器宕机、重要数据损毁。

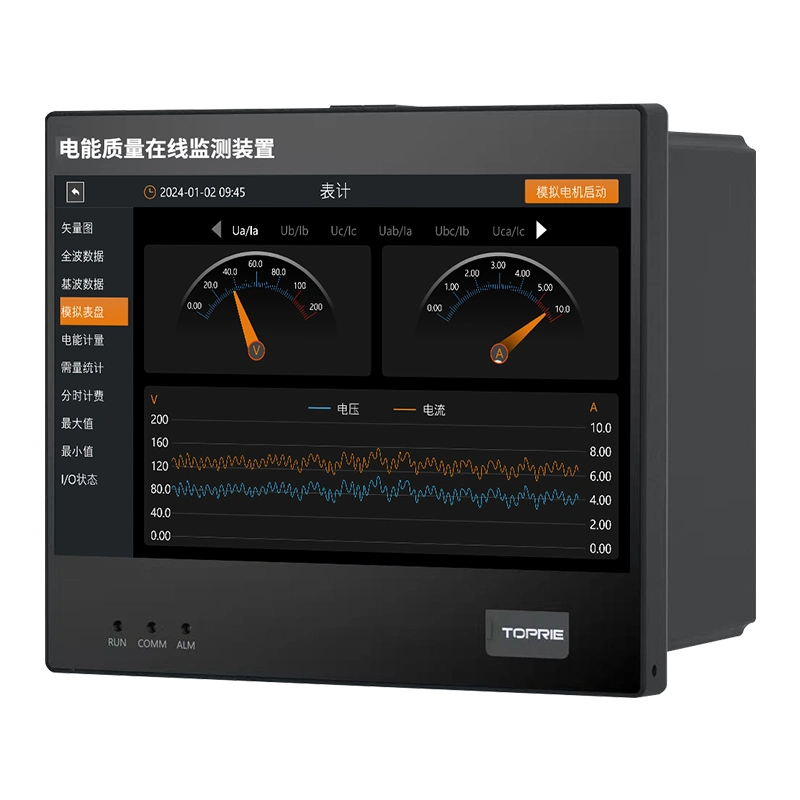

该场景优先选用 A 级高精度电能质量监测设备。TP680 具备 7 英寸本地触控显示屏，支持越限告警与继电器联动输出，谐波、电压偏差超标后及时推送告警信息；设备可无缝对接能源管理平台，长期追踪电能质量指标变化趋势。通过常态化监测，提前消除配电隐性隐患，保障诊疗工作不间断运行、算力业务持续稳定。

四、光伏、储能、风电等新能源系统场景

新型电力系统下，光伏逆变器、储能变流器、风机并网设备极易产生谐波、间谐波，同时新能源出力具备间歇性特征，容易诱发电压波动、闪变、三相不平衡。根据电网并网规范要求，新能源并网点必须配置电能质量监测设备，监测数据作为并网验收、日常监管重要依据。

电能质量在线监测装置部署在电站并网点、箱变低压侧，持续监测总谐波畸变率、电压偏差、闪变、暂态扰动，支持 PQDIF、COMTRADE 标准文件存储，本地 U 盘导出或远程上传平台。拓普瑞（TOPRIE） TP680 谐波测量符合 A 级精度标准，测量结果具备合规效力，能够满足光伏、储能、风电项目并网资料上报需求，辅助运维人员及时调整无功策略，抑制电能质量扰动，保障新能源安全并网消纳。

五、写在最后

从高端工厂、交通枢纽，到数据中心、新能源电站，电能质量在线监测装置已经成为现代配电系统不可或缺的感知终端。区别于便携式仪器短时检测，在线装置实现 7×24 小时不间断监测，兼顾稳态指标分析与暂态故障捕捉，实现从故障事后抢修转变为隐患提前预警。

在实际项目选型中，需要结合行业用电特性，优先选择符合 A 级标准（TP680）、采样速率充足、支持远程组网与标准录波文件存储的产品。通过搭建完整的电能质量监测体系，精准治理电网污染，降低设备运维成本，持续提升配电系统安全性与能效水平。
