Modbus RTU
3 路独立 RS-485。配置串口参数、设备地址与寄存器，即可组织现场采集。
3 路
独立 RS-485
2 路
独立以太网
256 点
南向采集容量
≤ 3 W
整机功耗
连接能力
各种设备。
一种从容的连接。
一种从容的连接。
从仪表、传感器到 PLC，M110 将分散的现场数据汇集起来。串口、以太网与数字量接口各就其位，让已有设备融入同一套数据链路。
Modbus TCP
通过以太网接入设备，最多配置 8 个 Modbus TCP 设备，共享全机采集点位容量。
SIMATIC S7
支持 S7-200、SMART、300、400、1200 与 1500 系列，提供一个 S7 客户端实例。
为现场而备
接口丰富。
配合默契。
配合默契。
3 路 RS-485、1 路 CAN，配合 2 路隔离 DI 与 2 路继电器 DO，兼顾数据采集、状态检测与现场控制。
从现场，到平台
数据的下一站。
由你定义。
由你定义。
两路独立 MQTT 平台连接，
让现场数据进入需要它的业务系统。
分别配置服务器、主题与身份凭据。通过点位路径与 JSON 字段映射，定义遥测发布与下行命令，让设备数据与平台结构对应起来。
2 路
独立 MQTT 连接
业务平台 A业务平台 B
有线 + Wi-Fi
双百兆以太网与标配 Wi-Fi，适配现场网络条件。
4G 扩展
按项目选配蜂窝通信，配置 APN 与联网探测。
灵活选路
设置网络出口优先级，也可通过设备热点本地管理。
Edge Gateway 软件
复杂的配置。
清晰地完成。
清晰地完成。
打开浏览器，从查看运行状态，到接入设备、配置平台。
在统一的 Web 界面里，完成网关的日常管理。
运行状态，一眼有数。
查看上行网络、平台会话、南向采集与组件状态；切换页面和操作表单均在本地即时响应。
五个完整管理页面，可直接操作。演示使用示例数据，修改仅影响当前演示。
批量配置
南向点位、平台映射均支持 CSV / TSV 导入及 CSV 导出，减少重复录入。
诊断与维护
集中查看系统诊断，支持配置模板导出与导入应用，以及固件升级、验证和回滚。
Linux 可编程
基于 Linux 平台，支持应用二次开发与功能定制，适配项目需求。

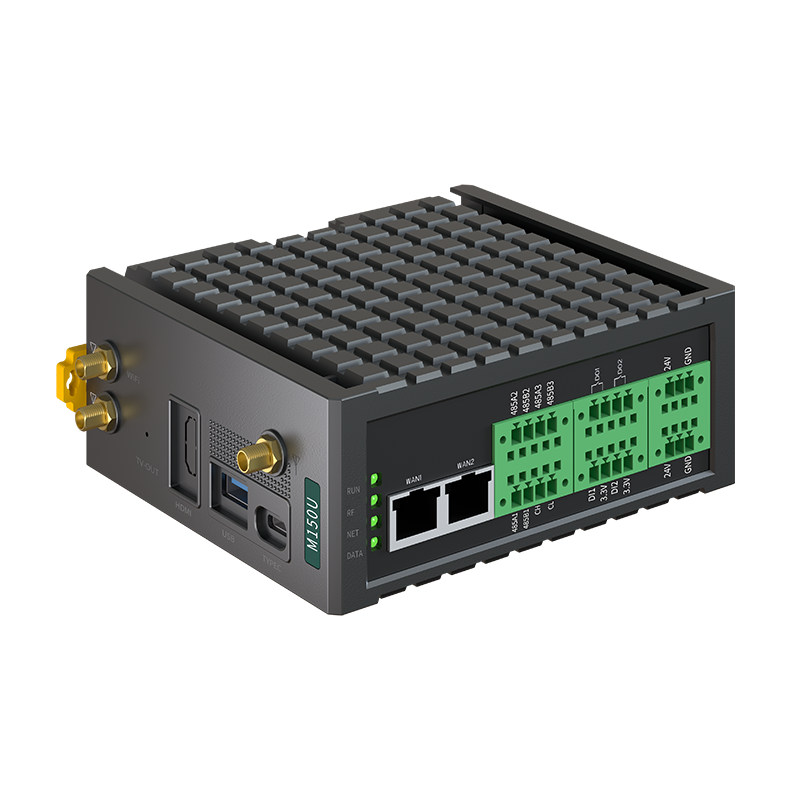

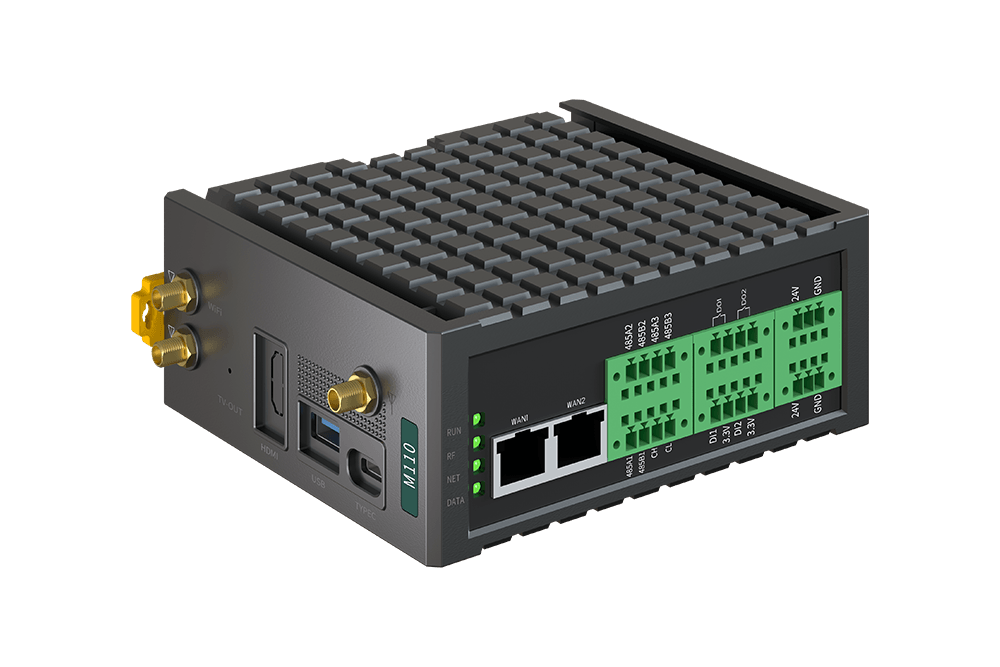

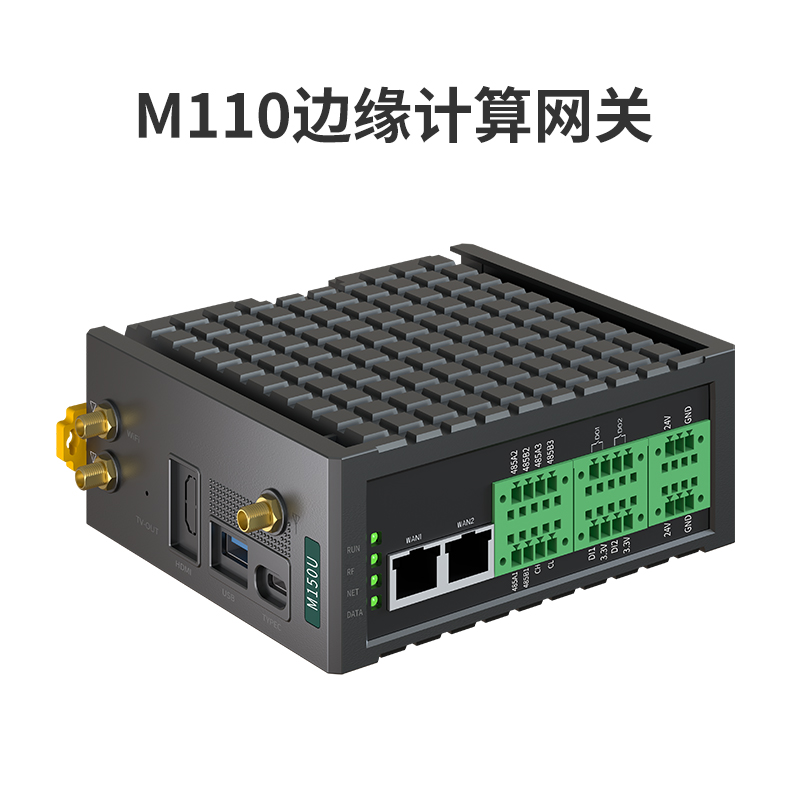

工业设计
小巧于形。
务实于每一面。
务实于每一面。
深空灰色调，光滑细腻的哑光金属质感。紧凑机身支持桌面放置或 C45 导轨安装。从控制柜到设备旁，灵活安排它的位置。

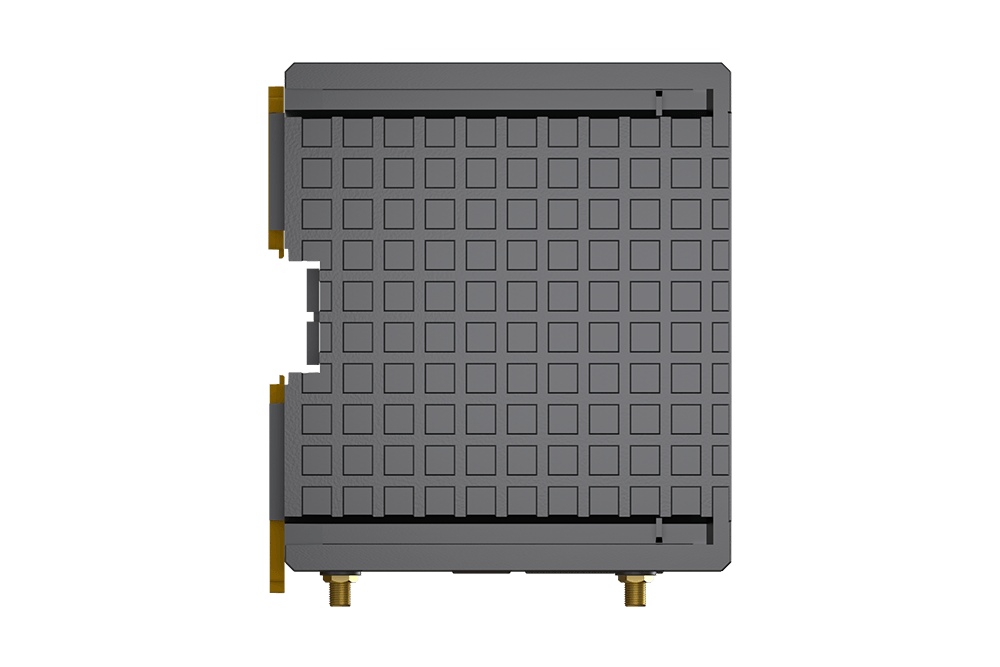

紧凑机身
51.5 mm
机身厚度
120.55 × 133.00 × 51.50 mm
整机重量约 350 g
宽压供电 · 低功耗
8–28 VDC
适配常用工业电源
推荐 DC 12 V / 24 V 供电。
整机功耗不高于 3 W，自然风冷。
−20 至 60 °C工作温度

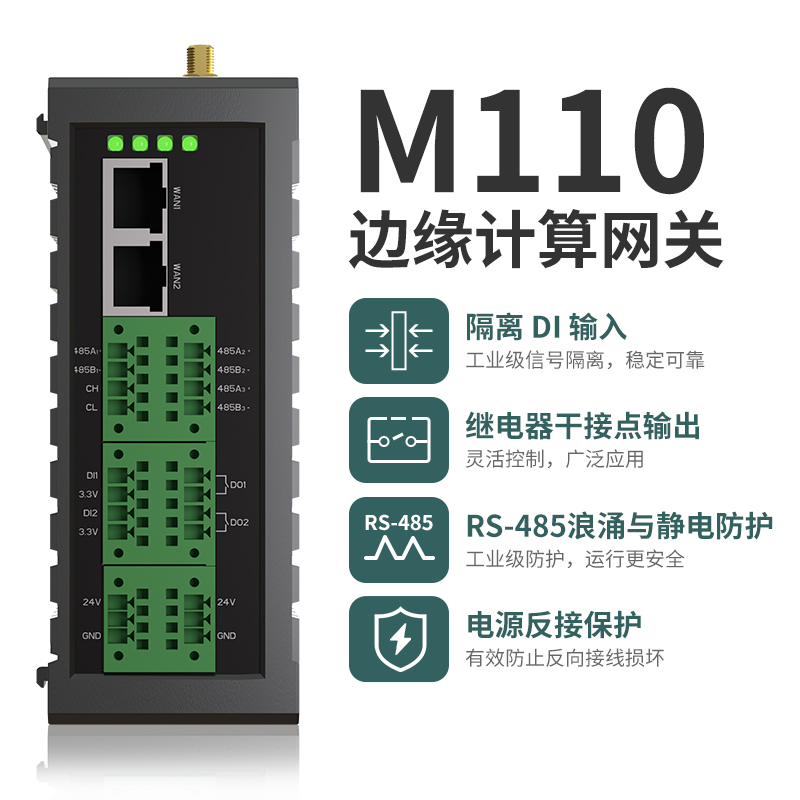

隔离 DI 输入继电器干接点输出RS-485 浪涌与静电防护电源反接保护
进一步了解 M110
技术规格。
处理与存储
- 处理器
- 32 位双核 ARM Cortex-A7，1.2 GHz
- 运行内存
- 128 MB RAM
- 内置存储
- 4 GB eMMC
- 扩展存储
- TF 卡，最大 64 GB
- 软件平台
- Linux 5.4.61；Edge Gateway Web 管理；支持二次开发与定制

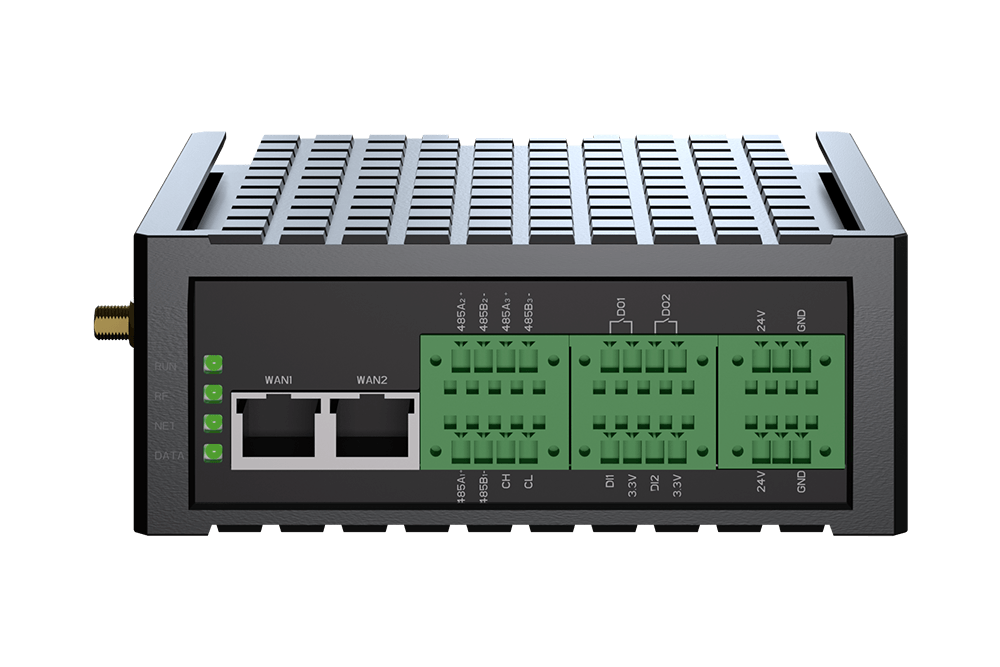

有线接口与无线通信
- 以太网
- 2 路独立百兆 RJ45：1 路 RMII；1 路 USB 2.0 转以太网
- 工业总线
- 3 路独立 RS-485；1 路 CAN
- 数字量输入
- 2 路 DI，3.3–36 VDC，内部光电隔离
- 继电器输出
- 2 路 DO，常开干接点，5 A，30 VDC / 250 VAC

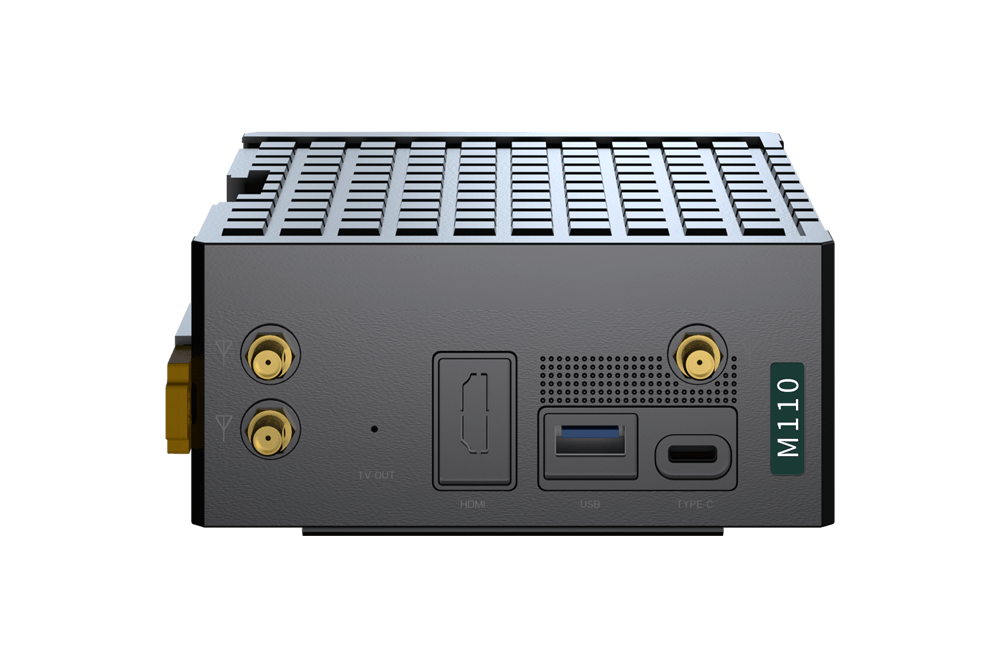

- USB
- 1 路 USB 2.0 Type-A；1 路 USB 2.0 Type-C
- Wi-Fi
- 标配，IEEE 802.11b/g/n；支持 Station 与本地热点配置
- 无线扩展
- 4G、LoRa、Zigbee、Thread（按项目选配）
- 视频输出
- CVBS，标准配置未引出，可定制
- 其他
- 内置蜂鸣器
软件与通信能力
- 采集协议
- Modbus RTU、Modbus TCP、SIMATIC S7
- 采集容量
- 全机最多 256 个南向点位
- 客户端配置
- 最多 8 个 Modbus TCP 设备；1 个 SIMATIC S7 客户端
- 平台连接
- 2 路独立 MQTT 平台；支持 TLS / mTLS
- 数据映射
- 点位路径与 JSON 字段映射；遥测发布与下行命令配置
- 批量管理
- 南向点位与平台映射 CSV / TSV 导入及 CSV 导出
- 网络管理
- DHCP / 静态 IPv4、出口优先级、Wi-Fi Station、本地热点与选配 4G
- 维护
- 运行总览、系统诊断、配置模板导入导出、固件升级验证与回滚
电源、环境与结构
- 工作电压
- 8–28 VDC，推荐 DC 12 V / 24 V
- 功耗与冷却
- 不高于 3 W；自然风冷
- 工作环境
- −20 至 60 °C；0–95 %RH，无结露；海拔低于 3000 m
- 储存环境
- −25 至 70 °C；10–90 %RH，无结露
- 外形尺寸
- 120.55 × 133.00 × 51.50 mm
- 重量
- 约 350 g
- 外壳与防护
- 阻燃 ABS；防火等级 V-0；防护等级 IP20
- 安装方式
- 桌面放置或国标 C45 导轨安装
1. 无线扩展模块及定制接口按项目配置，具体以实际交付为准。
2. 256 点为全机南向采集容量；各采集协议共享该容量。软件功能随固件版本与配置有所差异。
3. 产品图依据最新结构模型制作，主视觉经过摄影质感处理，接口细节采用结构模型直接渲染；具体材质、丝印与附件以实际产品为准。
