TP625三相四线导轨电能表选型指南,精准计量,节能高效

日期: 2026-10-27 08:42:33.0  作者: 拓普瑞(TOPRIE)  浏览次数: 291
 浏览次数: 291
摘要:

在双碳政策推动下,建筑、数据中心、医院、商业综合体普遍需要精细化的能耗监测与电能质量分析。TP625三相多功能导轨电能表作为导轨式安装的智能采集终端,集电参量测量、谐波分析、多协议通讯、事件告警记录于一体。本文从选型维度、型号解析、关键技术参数、应用场景、选型避坑、配套方案多维度讲解TP625选型方法,帮助工程、采购、运维人员快速匹配项目需求,实现精准计量,达成节能高效的建设目标。

三相四线导轨电能表

一、为什么项目要选TP625导轨式多功能电力仪表

传统配电柜使用嵌入式仪表需要开孔,改造项目施工成本高;普通电能表只做基础电量统计,无法做谐波、不平衡度、开关状态采集,难以满足现代能耗管理、电力安全监测需求。

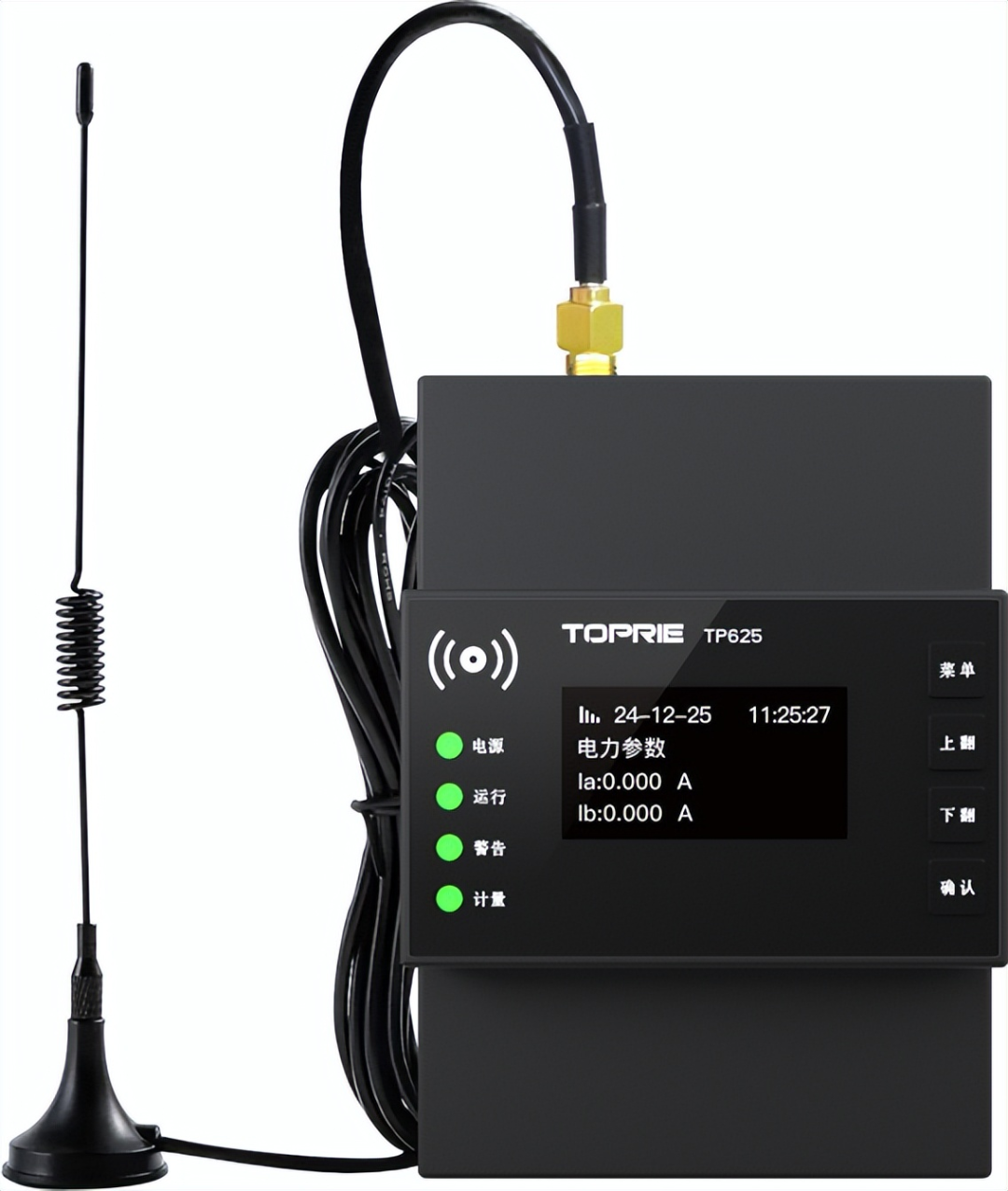

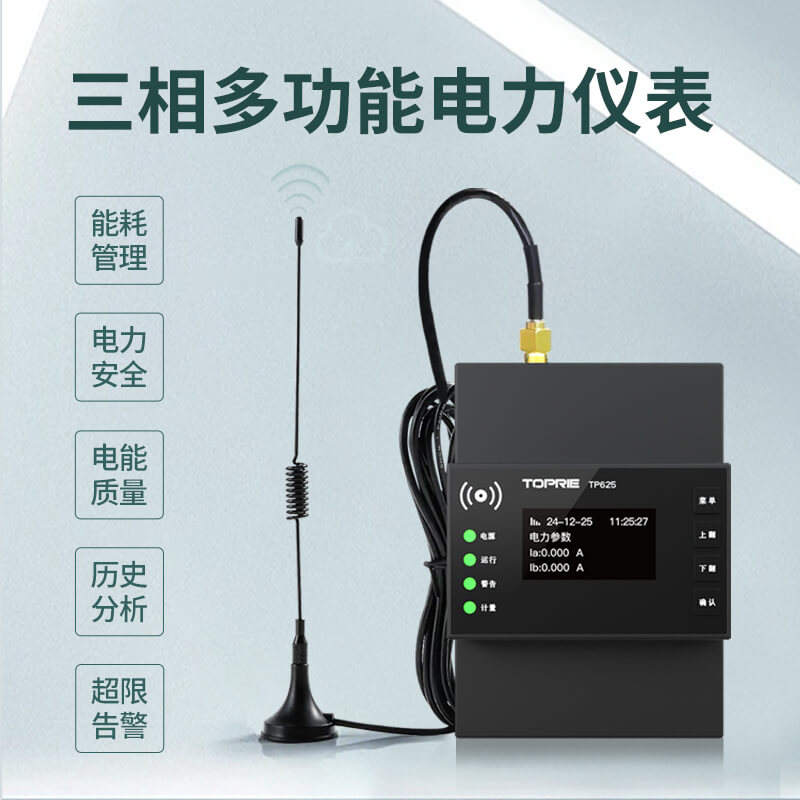

TP625为标准DIN35导轨安装,体积小巧(100×73×70mm),无需柜体开孔,新建、改造项目均可快速部署;集成30余项电参量采集、2‑31次谐波检测、四象限双向电能计量、开关量IO、多类物联网通讯接口,配套免费能耗管理云平台,可完成能耗管理、电力安全、电能质量、历史数据分析、超限告警整套业务,广泛用于医院、体育场馆、商业中心、数据监控中心等低压配电回路的电参量采集工作。

三相四线导轨电能表

核心价值点:

  • 精准计量:常温电压电流0.2级、有功电能0.2级高精度计量,满足分项能耗考核;
  • 电能质量诊断:支持2‑31分次谐波、总谐波畸变率、三相不平衡度监测,定位设备谐波干扰源;
  • 多通讯灵活上云:RS485、4G、WiFi、LoRa多种通讯硬件可选,适配本地SCADA与云端物联网平台;
  • IO联动告警:1路开关量输入采集外部状态,1路继电器输出支持超限联动控制;
  • 事件回溯:40条报警和开关事件记录,故障发生后可回溯排查配电异常;
  • 导轨易装:标准35mm导轨,配电箱直接卡扣安装,减少柜体加工工序。

二、TP625完整型号解析,按需选硬件版本

TP625系列硬件后缀代表不同通讯与选配功能,选型首要确定通讯方式与是否开启需量、复费率功能,各型号差异如下表:

型号 核心通讯 主要功能说明 适用场景
TP625 RS485(Modbus‑RTU/MQTT) 基础版,实时电参量、谐波、遥信遥出,RS485有线组网 配电柜本地总线接入SCADA、BMS系统
TP625‑V3 WIFI通讯 WIFI无线上传,支持MQTT,无需布线 改造项目,配电箱不方便布485线缆,现场有WiFi网络
TP625‑V4 4G通讯 内置4G模块,物联网卡直连云平台 野外、机房、点位分散,无局域网条件的点位
TP625‑VL LoRa通讯 LoRa远距离无线,搭配网关集中收集数据 点位多、距离远的厂区园区,低功耗远距离组网
TP625‑X RS485+需量测量 在TP625基础增加最大需量、需量周期统计 工商业用电,做最大需量管控,电费优化场景
TP625‑F RS485+复费率电能 增加峰谷平复费率电能计量 需要峰谷电价统计、分时能耗核算项目

选型提醒:网络模式三选一,一台仪表只可选择一种无线硬件;协议支持Modbus‑RTU、MQTT、DL/T645、Modbus‑TCP,特殊协议支持定制开发。

三、关键技术参数选型核对清单

采购前务必核对现场工况与仪表参数匹配,避免到货不兼容:

参数项 TP625指标 选型核对要点
供电电源 AC100‑265V,整机功耗3W 确认配电柜辅助电源为交流,不要使用直流供电
输入电压 AC10V‑550V 适配三相四线低压380V系统
输入电流 AC0.02A‑5A 必须搭配二次输出5A的电流互感器,不能直接接大电流
测量精度(常温) 频率0.01Hz;电压电流0.2级;有功电能0.2级;无功电能2级;功率0.5级 能耗分项计量、电能质量监测优先保证常温精度
宽温精度(-20℃~+60℃) 频率0.01Hz;电压电流0.5级;有功电能0.5级;无功电能5级;功率0.8级 户外、无空调配电箱重点关注宽温误差
IO接口 1路无源干接点输入;1路继电器输出(5A,AC250V/DC30V) 可采集门磁、断路器辅助接点;输出可联动声光告警装置
显示 OLED显示屏 现场本地查看电压电流、电能、谐波,无需后台软件
事件记录 40条报警、开关记录 故障排查,追溯超限、变位时间
工作温度 -20℃ ~ +60℃;存储‑25℃~+70℃ 高温车间、北方低温环境确认环境温度范围
外形尺寸 100*73*70mm;DIN导轨安装 确认配电箱导轨空间是否充足
电能脉冲 3200imp/kWh 可接脉冲采集装置做本地脉冲抄表

注意:TP625为互感器接入式仪表,输入电流仅支持0‑5A,大电流回路必须选配互感器,不可直接接入强电,互感器可选穿刺、开合式、罗氏线圈等类型,支持不停电安装改造。

四、四大核心功能选型匹配,按需取舍功能

4.1 实时电参量测量(选配)

可采集三相电压、三相电流、有功/无功功率、功率因数、频率等30余项电参数。

  • ✅选它:需要完整采集每相电气数据,做配电监控;
  • ❌不需要:仅统计总用电量,不关心各相参数。

4.2 电能计量

支持双向电能、四象限电能、累积电能,TP625‑F支持复费率峰谷电能统计。

  • ✅选它:建筑分项计量、科室/车间独立能耗核算、峰谷电费分析。

4.3 谐波检测

2‑31次分次谐波、总谐波畸变率THD,分析变频器、UPS、非线性负载带来的电能质量问题。

  • ✅选它:机房UPS、医疗设备、变频设备多,存在谐波干扰隐患的场景。

4.4 需量测量(TP625‑X选配)

最大需量、需量周期记录,用于企业需量电费管理,规避超需量罚款。

  • ✅选它:工商业高压转低压、需要管控最大需量的用电大户。

4.5 IO输入输出

1路开关量输入采集断路器状态,1路继电器输出用于超限告警联动。

  • ✅选它:需要监测开关变位,故障时输出告警信号。

五、通讯方式怎么选?选型决策参考

1. RS485(TP625基础款)

  • 适合:机柜内部多台仪表总线组网,接入本地SCADA、BMS、能源管理系统;
  • 注意:布线距离不超过1200米,总线末端需要终端电阻,波特率支持4800/9600/19200/115200bps,默认115200bps。

2. WiFi版本TP625‑V3

  • 适合:改造项目,配电箱到机房有WiFi覆盖,不想敷设485线缆;
  • 注意:远离强电磁干扰,保证WiFi信号强度。

3. 4G版本TP625‑V4

  • 适合:分散点位,没有局域网,直接上云平台;
  • 注意:需要物联网SIM卡,注意流量消耗,适合点位分散的园区、工地。

4. LoRa版本TP625‑VL

  • 适合:厂区大量点位,距离远,统一部署LoRa网关集中采集;
  • 注意:需要额外采购LoRa网关,适合大规模项目。

六、典型行业应用选型方案参考

三相四线导轨电能表
医院项目 手术室、CT等精密医疗设备回路:选用TP625(谐波版本),监测电压暂降、谐波超标,及时告警保护精密设备;后勤楼层照明回路,仅需电量统计,可选用基础RS485版本。
商业中心、体育馆 楼层配电、场馆动力柜,点位分散,优先考虑4G/WiFi无线版本;需要峰谷分时统计,选TP625‑F复费率版本。
数据中心 UPS输出、PDU前端进线,重点做谐波、不平衡监测,选用TP625,RS485接入机房监控系统。
工厂企业能耗改造 需要最大需量管理,选TP625‑X;车间变频器多,开启谐波检测功能;多个配电柜集中组网优先RS485总线。

七、选型常见踩坑与避坑指南

1. 直接接大电流,不接互感器

○ ✅正确:TP625电流输入0‑5A,所有主回路都要配置CT互感器,设置好变比参数。

2. 通讯协议和后台系统不匹配

○ ✅正确:确认上位系统支持Modbus‑RTU/MQTT,特殊协议提前说明支持定制。

3. 户外高温低温环境,忽略宽温精度

○ ✅正确:室外无空调配电箱,参考‑20~+60℃精度指标,不使用常温指标直接评估。

4. 现场点位分散,选RS485版本,布线困难

○ ✅正确:无布线条件优先选4G/Wi‑Fi/LoRa无线型号。

5. 忘记事件记录功能,故障无法回溯

○ ✅正确:电力安全监测项目,务必保留事件记录,用于故障溯源。

八、配套与平台说明

TP625可以对接拓普瑞免费能耗监控云平台,支持手机APP、PC网页端查看实时数据、历史曲线、超限告警推送,也支持对接第三方私有平台;互感器支持开合式、穿刺式、罗氏线圈,可实现不停电安装,降低改造停电损失。

九、总结

TP625三相导轨多功能电力仪表选型流程建议:

1. 梳理需求:确认是否需要谐波、需量、复费率;

2. 确定通讯:有线RS485 / WiFi /4G /LoRa,选定型号后缀;

3. 核对工况:供电电压、环境温度、互感器变比;

4. 配套确认:互感器选型、后台系统协议兼容性;

5. 确认IO:是否需要开关量输入输出做告警联动。

按照这套选型逻辑,即可选到适配项目的TP625型号,实现配电回路的精准计量、电能质量监控,支撑整体节能改造、能耗监测项目落地。
