TP9000多路温度采集仪|工业级多路温度采集智能监控系统应用方案

摘要：

在工业自动化、新能源、生物医药、电子制造、科研实验室场景中，多点温度实时采集、远程监控、超限预警是保障生产安全、优化工艺、留存合规数据的核心需求。传统单通道测温设备通道少、精度低、无远程传输与智能报警功能，难以适配现代化多测点、全天候无人值守监测场景。本文以拓普瑞 TP9000 多路温度测试仪（官网型号 TP9000-32）为核心硬件载体，搭建一套完整工业级多路温度采集智能监控系统，详解系统架构、核心功能、硬件技术优势、全行业落地应用案例与选型方案，为电力、电池、冷链、化工、电子、科研等行业提供标准化测温监控解决方案。

核心关键词：多路温度采集、温度记录仪、TP9000、拓普瑞(TOPRIE)、工业温度监控、无线温度采集、多点测温、电池温度监测、冷链温湿度记录仪

一、行业痛点：传统测温设备的短板

现代工业生产中，热处理、电池 PACK、PCB 热测试、药品冷链、反应釜等场景普遍存在数十至上百个测温点位，传统测温方案存在明显短板：

1. 通道数量受限：老式测温仪仅支持 4-8 通道，多点监测需多台设备堆叠，布线繁杂、数据无法统一汇总；

2. 测量精度不足：常规设备测温误差 ±0.5~1℃，高精度研发、电池热失控测试场景数据失真；

3. 数据存储与追溯缺失：无大容量本地存储，仅靠人工手抄记录，难以满足 GSP、生产工艺溯源合规要求；

4. 无远程管控能力：仅本地显示，无 WiFi/4G 无线传输，无法云端远程查看，车间、仓库无人值守时隐患难以及时发现；

5. 报警模式单一：仅本地蜂鸣报警，管理人员离岗后无法接收预警，易引发设备过热、产品报废、安全事故；

6. 传感器兼容性差：仅支持单一热电偶，无法兼容 PT100 热电阻、多规格高温热电偶，跨场景使用成本高。

针对以上行业痛点，拓普瑞推出 TP9000 系列多路温度采集记录仪，依托模块化扩展、全隔离万能输入、无线物联网传输、多渠道智能报警能力，构建一体化多路温度采集智能监控系统，一站式解决多点测温全流程需求。

二、拓普瑞 TP9000 多路温度采集智能监控系统整体构成

整套系统以TP9000 多路温度测试仪（采集核心） 为枢纽，分为四层架构：传感器感知层、本地采集终端层、有线 / 无线传输层、云端监控管理平台层，配套分级报警终端、上位机监控软件，完整覆盖 “测温 采集 传输 存储 分析 预警 联动” 全流程。

2.1 传感器网络（感知层）

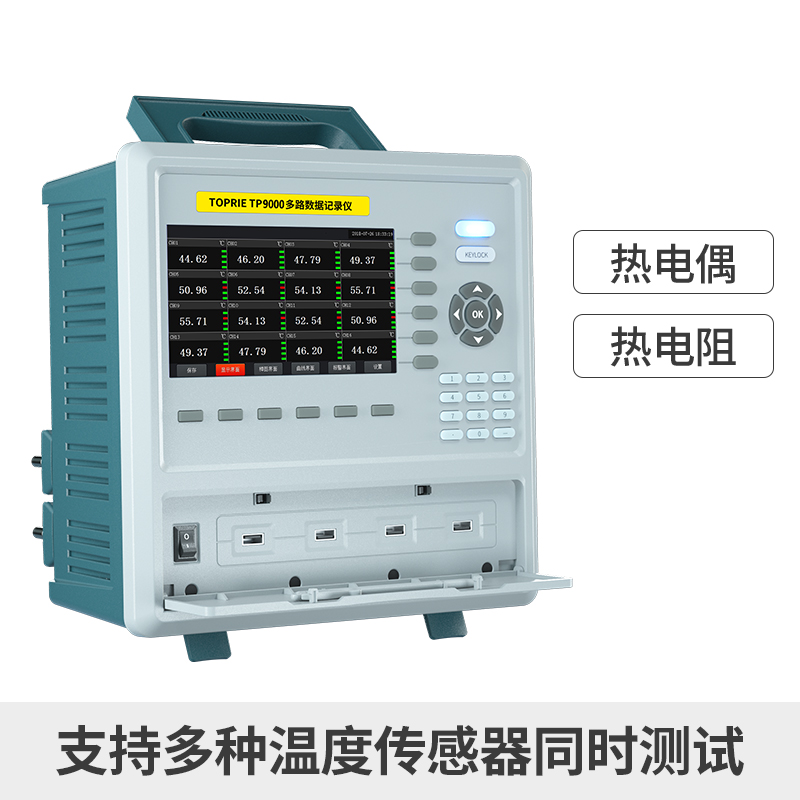

适配 TP9000 全隔离万能输入接口，支持工业主流测温传感器，覆盖 200℃~1800℃宽温域：

• 热电阻：PT100、PT1000（低温、冷链、实验室恒温环境）；
• 热电偶：K、E、J、S、R、B、N、T、WRE5-26、WRE3-25（高温热处理、炉体、电力开关柜）；

可根据现场测点数量，自由布置 8~200 路传感器，传感器模拟信号接入 TP9000 主机后自动转为数字信号，单通道 1500V 电气隔离，杜绝通道间信号干扰。

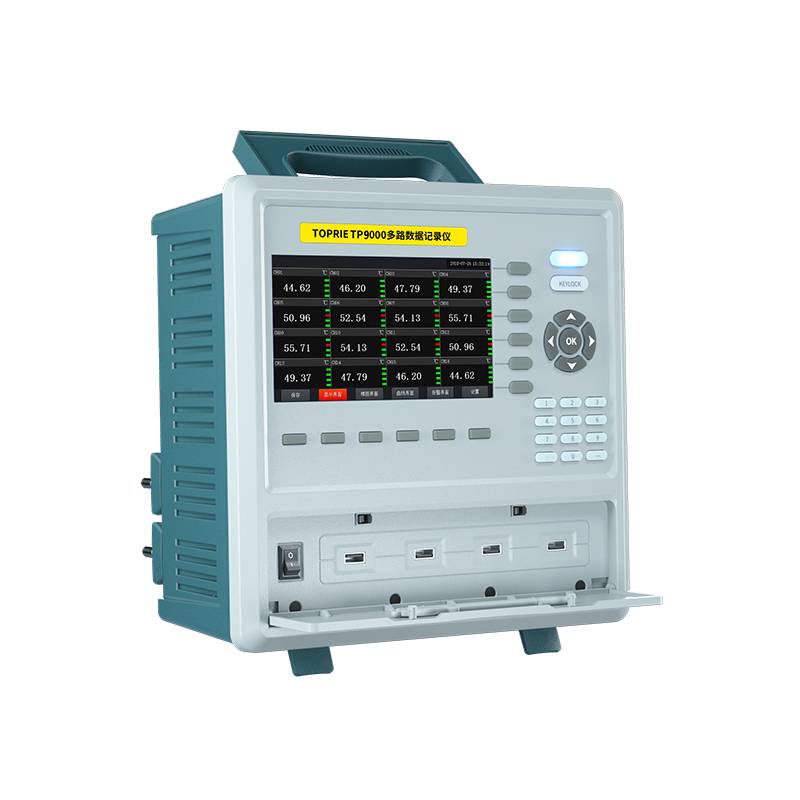

2.2 核心采集终端：拓普瑞 TP9000 系列（终端层）

以官网主推 TP9000-32 通道机型为核心，8/16/24/32/40/48/56/64 通道模块化可选，外接扩展模块最高拓展至 200 通道，是整套系统的数据采集核心：

1. 硬件基础配置

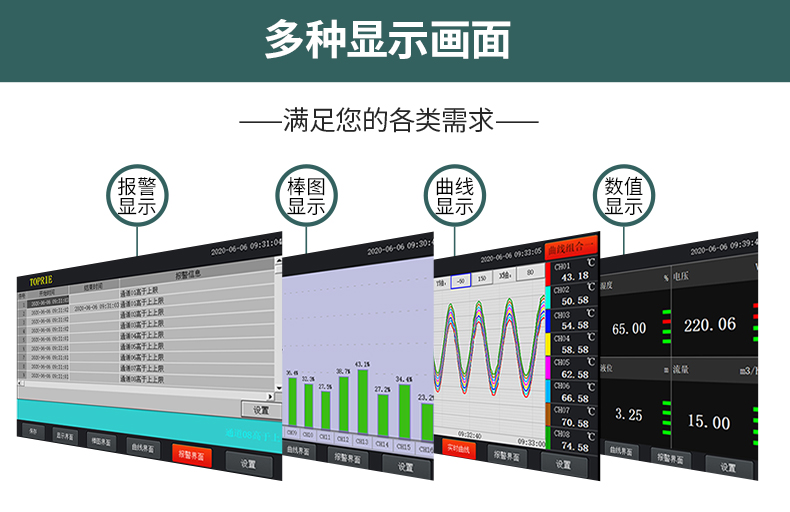

• 7 英寸工业彩色触控屏，实时显示数值、温度曲线、棒图，弱光车间清晰可视；
• 512M 本地大容量存储，64 通道 1 秒采集间隔可连续存储 170 天原始数据；

• 2G 运行内存，最高 0.1s 高速同步采样，捕捉瞬时温度突变（适配电池充放电热冲击、元器件温升测试）；
• 宽电压供电AC85~265V/DC12~25V ，工厂车间、户外储能仓稳定运行，功耗≤25VA；
• 整机尺寸 288×288×200mm，便携手提式机身，兼顾实验室台式安装与产线固定机柜安装。

2. 电气安全认证：整机通过 CE、RoHS 工业认证，两年原厂质保，工业级工作环境 20℃~70℃、湿度≤85% RH 无凝露。

2.3 多模式数据传输层

TP9000 内置多通讯接口，兼容有线 + 无线双传输方案，适配不同厂区网络条件：

• 有线通讯：RS232、RS485、以太网，标准 Modbus RTU、Modbus TCP 协议，对接 PLC、本地工控上位机；
• 无线物联网传输：4G 全网通、WiFi 模块，数据实时同步拓普瑞云端平台，无厂区网线也可远程监控； 所有传输数据加密上传，防止生产工艺测温数据泄露。

2.4 云端 + 本地双重管理平台（系统大脑）

1. 电脑上位机监控软件（标配免费）

支持多界面切换：数值列表、实时温度曲线、柱状棒图，自动记录全通道历史数据，支持 Excel 格式批量导出，用于生产报告、科研论文、药监合规存档；可同时绑定多台 TP9000 设备，实现一对多集中管理。

2. 物联网云端平台

手机微信、浏览器随时随地登录查看实时温度、历史趋势曲线；分级账号权限管理，车间操作工、技术工程师、管理层分配不同查看 / 导出权限，保障数据保密性。

2.5 智能报警联动单元

系统配套多级报警推送机制，分为本地声光报警 + 远程多渠道通知，支持自定义各通道独立温度上下限阈值：

• 本地：主机面板声光提示，异常通道标红高亮显示；
• 远程：微信公众号推送、短信、电话语音三重通知，24 小时无间断预警；

拓展功能：支持联动中央空调、风机、加热 / 制冷设备，温度超标自动启停环控设备，实现无人值守自动温控。

三、拓普瑞 TP9000 监控系统六大核心功能

3.1 全通道同步高精度数据采集

TP9000 测温精度达 ±0.1℃（0.5 级工业高精度），远优于传统设备 ±0.5℃误差；0.1s 极速同步采集，200 个测点同时采样无延迟，电池热失控、PCB 回流焊温升、材料热循环试验等动态温度场景数据无遗漏；万能输入接口无需切换硬件，热电偶、热电阻可混合接入同一台主机，减少设备采购数量。

3.2 本地 + 云端双备份数据存储追溯

本地 512M 内存循环存储，云端永久备份测温数据，双重防丢失；系统自动生成时间戳完整历史曲线，可追溯任意时段各测点温度变化，满足药企 GSP、新能源电池安全规范、电子制造工艺审核的合规存档要求，无需人工纸质记录。

3.3 全渠道远程实时监控

依托 WiFi/4G 无线传输，管理人员不在车间、仓库、实验室也能远程查看：手机微信小程序实时查看所有通道温度、曲线；电脑端上位机批量导出报表；多厂区多台 TP9000 设备统一接入云端平台，集团化集中管控。

3.4 分级智能超限预警，消除安全隐患

每通道独立设置高温、低温报警阈值，单测点超标即刻触发全渠道通知，杜绝电池热起火、反应釜超温、药品冷链断链报废；报警记录单独归档，可统计月度异常频次，反向优化生产工艺。

3.5 分级用户权限管理，保障数据安全

云端平台支持账号分组授权：一线员工仅可查看实时数据，工程师具备数据导出、阈值修改权限，管理员拥有设备增删、账号管理最高权限；实现多地点人员 “多对一设备监控、一对多设备统一管理”，避免核心工艺测温数据外泄。

3.6 高灵活可扩展，适配复杂场景

1. 通道扩展：基础 8~64 通道主机，模块化拓展至 200 通道，产线扩容无需更换整机；

2. 设备联动：支持对接空调、风机、新风、加热炉、PLC 等设备，按温度逻辑自动调控；

3. 兼容拓展：可与智能安防、环境温湿度监测系统打通，构建全厂一体化工业物联网监控体系。

四、TP9000 多路温度采集系统行业落地应用场景

4.1 新能源电池制造（TP9000-64 通道旗舰机型）

应用需求：锂电池 PACK 模组、电芯充放电循环、老化房多点温度监测，预警热失控风险；

落地方案：64 通道 TP9000 主机搭配 K 型热电偶，布置于电芯、汇流排、冷却管路，4G 无线云端 24 小时监控；温度超阈值立即短信 + 微信报警，实现全年零热安全事故，全天候无人值守监控，报警响应 100%。某头部电池厂上线后，生产安全事故清零，工艺优化后良品率提升 15%。

4.2 电子制造 PCB、元器件温升测试（TP9000-32 通道主推款）

应用需求：电路板回流焊、功率元器件温升、芯片热循环多点测温，定位热设计缺陷；

落地方案：32 通道 TP9000 接入 T 型微型热电偶，0.1s 高速采集捕捉瞬时温升，上位机导出温度曲线用于仿真优化；对比传统单通道设备，测试效率提升 98%，设备 3 天快速部署上线，快速排查 PCB 局部过热缺陷。

4.3 生物医药冷链仓储（TP9000-16 通道高性价比款）

应用需求：疫苗、试剂冷库、药品阴凉仓恒温监测，满足 GSP 药监数据追溯规范；

落地方案：PT100 热电阻接入 TP9000-16 主机，WiFi 上传云端，温度偏离 2~8℃存储标准自动推送微信报警；本地 + 云端双备份完整数据，药监核查可一键导出全年温变报表，实现冷链零断链事故。

4.4 化工、电力工业场景

1. 化工反应釜 / 管道：高温 S/B 型热电偶接入，监测釜体、物料、管道多点温度，超温联动冷却风机；

2. 电力开关柜、电缆：K 型热电偶布置母线、电缆接头，远程监测温升，提前预警短路起火隐患。

4.5 科研院校实验室、材料热分析

高校热工实验室、新材料冷热循环测试，高精度 ±0.1℃测量，完整存储实验温度曲线，导出数据支撑学术论文；支持多种热电偶混合测试，适配高低温环境模拟试验箱。

4.6 智能建筑、食品冷链、温室大棚

1. 智能楼宇：监测机房、中央空调出风口温度，联动新风、地暖自动调节；

2. 食品加工冷链：冷藏车、烘焙灭菌设备多点测温，保障食材品质；

3. 农业温室：棚内多点温感采集，自动联动通风、灌溉、加热系统，降低能耗提升作物产量。

五、拓普瑞 TP9000 系列选型指南

结合测点数量、行业需求快速匹配机型：

1. TP9000-8 通道：小型实验室、小型冷库、单台设备单点温升测试，低成本入门款；

2. TP9000-16 通道：医药阴凉仓、小型产线、开关柜局部测温，高性价比通用款；

3. TP9000-32 通道（官网主推）：PCB 测试、中型电池老化房、化工小型反应釜，平衡通道数与成本，市场热销型号；

4. TP9000-64 通道：大型锂电池 PACK、热处理炉全域监测、多台反应釜集中监控旗舰机型；

5. 拓展方案：多主机级联外接扩展模块，单系统最高支持 200 通道超大规模多点测温。

补充同系列拓展产品：TP700 多功能无纸记录仪（温 / 压 / 流 / 电多参数采集）、TP1000 10 寸大屏记录仪，可同步采购搭建多参数综合监控系统。

六、TP9000 系统对比传统测温设备核心优势

七、方案总结

拓普瑞 TOPRIE TP9000 多路温度采集智能监控系统，依托硬件高精度采集、物联网无线传输、云端智能管理、多渠道预警联动四大核心能力，解决工业、科研、医药、新能源行业多点温度监测的核心痛点。整套系统模块化可扩展、部署简单、合规数据完整留存，既能满足实验室高精度测试需求，也适配工厂 24 小时无人值守安全生产监控。

对于有多点测温、远程管控、安全预警、工艺数据追溯需求的企业，可根据现场测点数量选择 TP9000-8/16/24/32/40/48/56/64通道机型，搭配对应测温传感器，快速搭建标准化工业级多路温度采集智能监控体系，降低生产安全风险、优化工艺参数、提升产品良品率。
