光伏并网配套选型中电能质量监测到底是不是可选的？

日期: 2026-10-14 15:01:15.0 作者: 拓普瑞(TOPRIE) 浏览次数: 14

浏览次数: 14

不少工商业光伏项目前期选型时，业主和施工方常会产生疑问：防孤岛、防逆流保护是并网硬性要求，电能质量监测装置能不能省掉？从国标规范、电网验收、电站长期运维三个维度来看，答案很明确：绝非可选设备，而是光伏并网的硬性标配。

一、法规标准明确：电能质量监测属于强制配置项

现行国标与行业管理文件对光伏监测设备有清晰刚性约束。 GB/T 19964《光伏发电站接入电力系统技术规定》要求，光伏并网点必须装设 A 级电能质量在线监测装置。发改委《电能质量管理办法》进一步细化：新建新能源场站、10kV 及以上分布式光伏，规划阶段就要完成电能质量评估，监测设备需与光伏主体工程同步设计、施工、验收、投运；380V 低压分布式光伏，同样要搭载具备电能质量监测、越限预警功能的设备。

很多项目方误以为只有高压电站才需要监测设备，低压小容量屋顶光伏可省略。实际并网验收流程中，供电公司会核验谐波、三相不平衡、电压闪变等完整监测数据，缺少合规监测装置会直接驳回并网申请，造成工期延误、资金闲置。

二、光伏并网特有工况，必须靠监测装置兜底

光伏出力受光照影响波动大，极易引发各类电能质量问题，仅依靠逆变器自带简易监测无法满足电网管控需求。

1.防逆流、防孤岛配套验证

防孤岛保护针对电网断电孤岛运行，防逆流用于抑制光伏富余电量倒送电网，二者动作是否精准，需要电能质量装置实时采集进线功率、电流波形做佐证。多配电室多并网点项目采用主从机联动防逆流方案时，监测设备同步采集各点位电能参数，实现先柔性调节逆变器出力、再刚性跳闸的分级管控，减少限发损失。

2.谐波与电压波动管控刚需

逆变器高频开关会产生 2~63 次谐波，早晚光照变化带来电压暂升、暂降，长期超标会烧坏厂区变压器、精密生产设备。像 TP680 这类 A 级监测设备，可完整记录谐波、间谐波、三相不平衡、闪变数据，支持 1ms 分辨率事件存储，一旦指标越限即刻输出告警信号，联动保护装置调整出力，避免电网下发考核处罚。

3.并网验收的数据凭证

电站并网前需连续试运行监测，供电部门要求提供稳态、暂态电能质量原始记录，PQDIF、COMTRADE 标准格式存储文件是验收必备材料。缺少专业监测装置，只能事后补装复测，拉长验收周期。

三、分电压等级选型落地，适配不同光伏场景

结合行业通用配套方案，不同并网电压对应专用监测设备，覆盖全场景需求：

1.380V 低压分布式光伏

选用拓普瑞（TOPRIE）TP680-B 类监测设备，体积小巧适配配电室壁挂安装，满足工商业屋顶小容量光伏日常谐波、电压监测，适配户用、小型厂房项目。

2.10kV 中压光伏电站

配置拓普瑞（TOPRIE）TP680-A 专用光伏型电能质量装置，匹配箱变、高压柜成套方案；三合一箱变测控，集成变压保护、数据采集、光纤通信，简化柜内接线，降低故障点。

3.多并网点远距离光伏项目

采用主从机防逆流联动系统，主机采集总进线功率，各并网点从机配合电能质量监测同步采集支路参数，光纤或 GOOSE 通讯实现跨配电室协同调控。

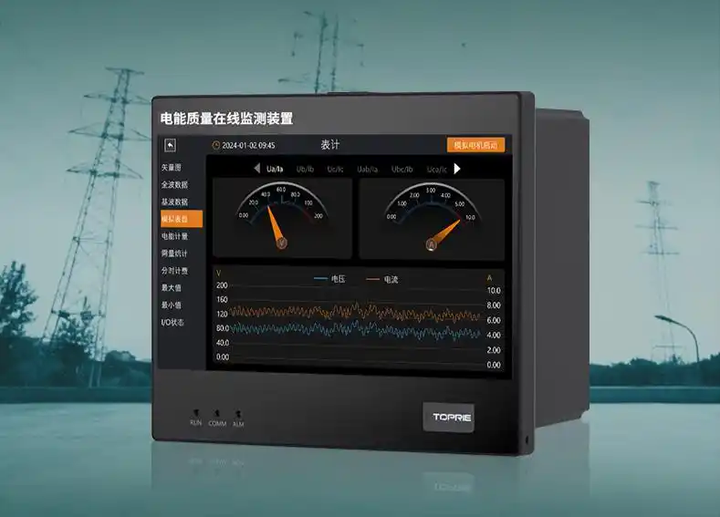

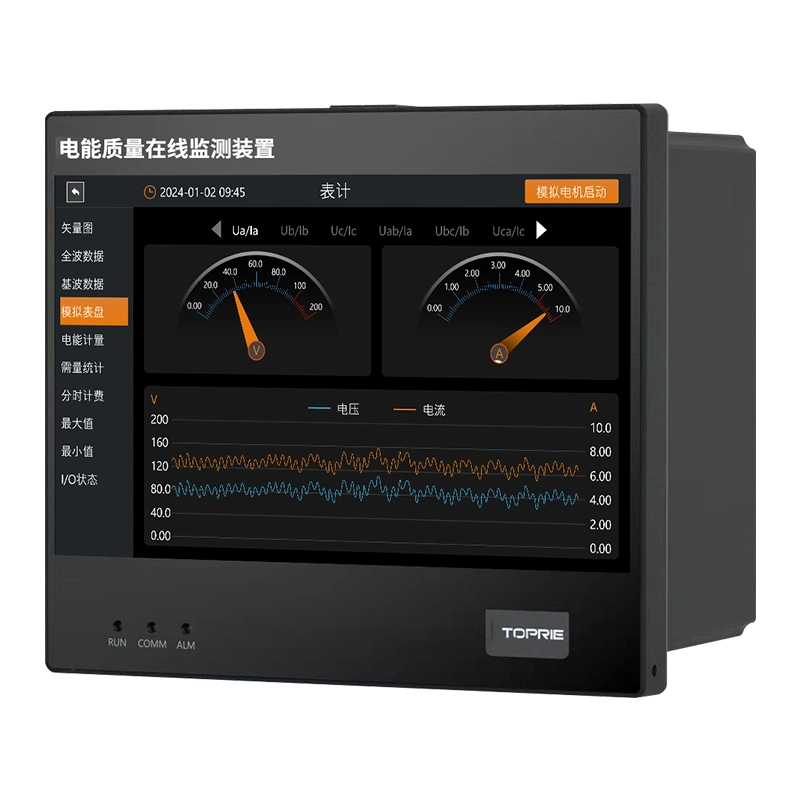

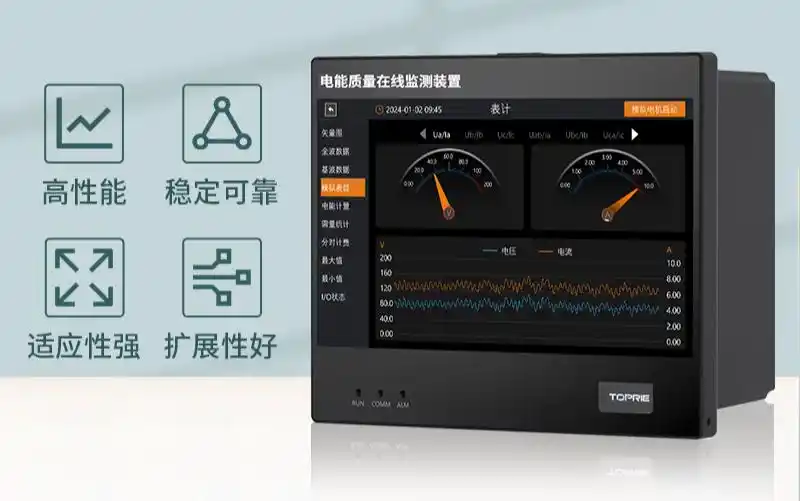

以 TP680 监测装置为例，双核采集架构，达到 A 级监测精度，支持以太网、4G、RS485 多通道通信，可接入能源管理云平台，手机、网页远程查看电能曲线、历史告警事件，适配工厂、园区、光伏电站远程运维需求。装置完整记录电压暂降、谐波越限等故障波形，后期设备损坏、电网考核溯源时，完整监测记录可划分责任边界。
