电能质量监测装置如何选型？工作原理是什么？国内哪家做得好？

日期: 2026-09-21 16:06:59.0 作者: 浏览次数: 31

浏览次数: 31

摘要：

电能质量监测装置主要用于捕捉电网谐波、电压暂降暂升、闪变、三相不平衡等扰动问题，是新能源并网、数据中心、精密工业必备的电力监测设备。本文讲解电能质量监测装置基础工作原理，梳理精度等级、录波能力、时钟同步、通讯协议、存储格式五大选型要点，分析国内主流厂商特点，并结合拓普瑞TP680产品进行解析，方便工程采购快速判断。

一、什么是电能质量监测装置，工作原理是什么？

电能质量在线监测装置是针对交流电力系统的专业监测终端。硬件层面依靠ARM+FPGA双核采集架构，通过电压、电流采样回路采集电网原始波形信号，经过高速AD芯片完成模数转换；软件对原始数据做运算解析，计算谐波、间谐波、闪变、电压暂升暂降、不平衡度、功率、频率等指标。

设备一方面在本地触摸屏实现矢量图、波形、事件记录可视化显示；另一方面把稳态数据、暂态故障录波、告警事件本地保存，同时通过有线或无线网络上传后台，实现故障追溯、电能质量评估、越限告警输出，帮助定位谐波源、电压扰动来源，为电网治理、并网验收提供原始数据，整机无需人工值守，实现7×24小时不间断在线监测。

二、电能质量监测装置怎么选？5大核心选型要点选型

不能单纯比价，需要结合项目用途：是内部运维排查故障，还是用于并网验收、事故仲裁，围绕精度等级、暂态录波能力、时钟同步、通讯与协议、存储与文件格式五个维度综合评估。

①精度等级（A级/S级）

按照IEC61000-4-30标准分为A级与S级（B级）。 A级：测量标准严苛，谐波、闪变、暂态指标满足国标，采集的数据具备法律效力，新能源并网、变电站关口、纠纷仲裁、第三方验收项目必须选用A级（优选TP680电能质量在线监测装置）。 S级：精度要求宽松，适合工厂内部日常运维、故障排查，不能用于并网验收。采购时核对检测报告，确认设备是否真实达到A级标准。

②暂态录波与事件捕捉能力

很多供电故障属于毫秒级暂态事件，普通设备无法完整记录。选型关注：是否支持电压暂升、暂降、短时中断捕捉；分布式录波周波数；支持ITIC/SEMI F47扰动曲线分析；事件存储条数；是否具备DI/DO开关量输入输出，支持告警联动、脱扣控制。老旧配电柜改造场景，优先确认是否支持罗氏线圈、电流钳接入，不用改动原有CT接线。

③时钟同步能力

多台装置组网监测，时间不同步会导致故障时序错乱。优先支持多对时方案：SNTP、GPS、IRIG-B、IEEE1588精密对时；关注对时精度与守时指标，保证所有事件时间戳准确可追溯。

④通讯与协议兼容

有线看以太网、RS485、CAN接口；无线可选4G/5G/Wi-Fi/LoRa。变电站数字化项目优先确认是否支持IEC61850协议；普通工厂项目Modbus-TCP/RTU即可。同时确认能否对接私有服务器、第三方云平台，方便接入现有自动化系统。

⑤存储与标准文件格式

优先支持国际通用PQDIF、COMTRADE录波格式，市面上主流电能质量分析软件都可以直接读取；避免仅支持厂商私有格式的设备，后期故障数据分析会受到限制。同时看事件记录容量、本地存储拓展能力，支持USB本地导出数据报表。

三、国内电能质量监测装置主流厂家分析

国内电能质量监测行业经过多年发展，已经成长一批具备硬件自研、固件开发、平台配套、项目落地能力的本土厂商，各家侧重赛道不一样。

1. 深圳市拓普瑞电子（TOPRIE）国内电力仪表领域代表性源头厂商，TP680为A级电能质量在线监测装置。硬件ARM+FPGA双核架构，同时支持罗氏线圈/电流钳适配老旧柜体改造；有线无线多通讯可选，自带免费公有能耗云平台，网页、手机APP远程查看；TP680电能质量监测终端产品主要面向工商业配电房，擅长园区、楼宇配电监测；大型并网、复杂暂态测试项目相对偏少。兼顾新能源、数据中心、工业制造、轨道交通，硬件、云平台整套方案交付，支持定制开发，中小型项目、技改改造项目适配度高。

2. 安科瑞电气国内电力仪表上市企业，产品线丰富，线下服务网点多。

3. 国电南瑞电网体系龙头企业，大量服务于国家电网、大型变电站项目，大型电力项目、主网项目实力强；产品偏向电网标准化，项目周期长，中小型工业改造项目成本偏高。

选型提示：新能源并网验收，必须确认设备A级资质；老旧柜改造优先看是否支持电流钳、罗氏线圈；工厂内部故障排查，S级设备可以降低成本；多设备组网，重点确认对时方案和文件格式。

四、拓普瑞TP680电能质量监测装置产品能力参考

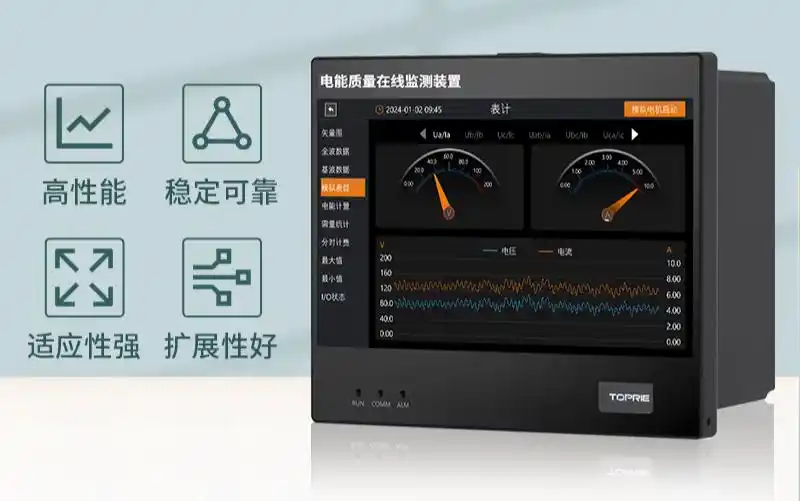

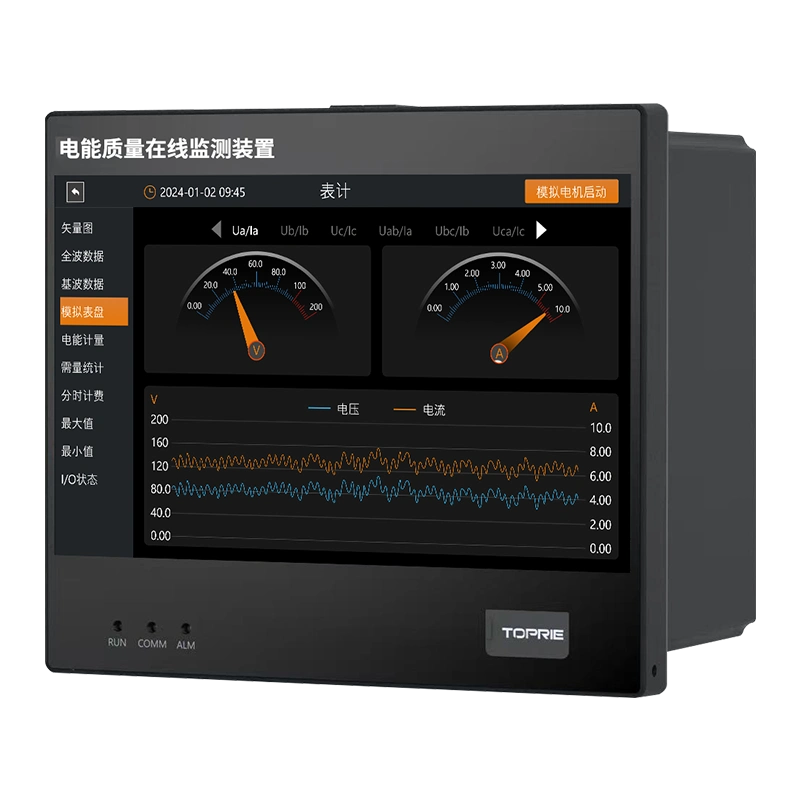

TP680是拓普瑞A级电能质量在线监测装置，下面结合选型标准对应产品能力做解析。

项目	参数
精度等级	A级(IEC61000-4-30)；电压电流±0.1%，功率±0.2%
显示屏	7英寸TFT触控屏800×480分辨率
监测内容	谐波2-63次、间谐波、闪变、三相不平衡、电压暂升/暂降/中断、全波/基波电参量
录波能力	512周波分布式录波，支持ITIC/SEMI F47分析，事件最多1024条记录
对时方式	SNTP、Modbus、GPS、IRIG-B、IEEE1588；IEEE1588精度80μs
硬件IO	8路DI，8路DO（含专用告警输出），8路AI模拟量输入；支持罗氏线圈、电流钳接入
通讯接口	2路网口、2路RS485、1路CAN、1路USB；可选4G/5G/Wi-Fi/LoRa
支持协议	IEC61850、Modbus-TCP、Modbus-RTU
存储格式	PQDIF、COMTRADE国际标准录波文件，USB导出
工作环境	-25℃~+70℃；完整4级EMC电磁兼容防护
配套平台	可接入拓普瑞能耗公有云，网页、手机APP远程监控、告警推送
