光伏电能质量监测装置选哪个品牌好？分布式光伏低压配电网电压监控解决方案

日期: 2026-09-14 10:41:01.0 作者: 浏览次数: 2

浏览次数: 2

在双碳政策持续推进的当下，户用、工商业分布式光伏在低压配电网中的装机规模逐年扩大。大量光伏组件并网，彻底改变了传统低压配电网单向潮流的运行模式，反向潮流、电压越限、三相不平衡、谐波增多、电压频繁波动等问题集中爆发，不仅影响光伏电站正常发电、缩短逆变器使用寿命，还会干扰周边用户用电安全，甚至造成配电网保护装置误动作。

想要稳住低压配电网运行状态，精准的电能质量与电压监测是第一道关卡。不少电站运维人员、电网工作人员都会纠结，该如何挑选适配场景的监测装置，又该搭建一套怎样的电压监控方案。本文结合低压配电网光伏运行痛点、监测技术要求，结合实际应用经验，聊聊装置选型思路与落地解决方案。

一、分布式光伏接入低压配电网，核心痛点与监测刚需

低压配电网本身具备线路电阻大、辐射状拓扑、线路参数差异大的特点，叠加光伏间歇性、波动性的出力特征，衍生出一系列运维难题，这也决定了监测装置必须具备对应的能力，也是选型的核心依据。

从运行故障来看，光伏白天光照充足、出力较大时，本地负荷无法消纳全部电能，功率反向输送会直接抬高线路电压，出现过电压问题；到了夜间光伏停止发电，恰逢居民、工商业用电晚高峰，负荷集中又容易引发欠电压。而阴天、多云等天气下，光伏出力随光照快速变化，会造成电压短时频繁波动。与此同时，多户光伏零散接入还会加剧三相不平衡，逆变器运行产生的谐波、间谐波也会持续污染电网，这些问题相互叠加，进一步放大电网运行风险。

从调控难度来讲，低压配电网线路 r/x 比值跨度大，部分线路电阻大于有功对电压的影响更突出，部分线路电抗占比高，无功调节效果更佳，这就要求监测设备能为有功削减、无功补偿、分接头调节等不同控制策略提供精准数据支撑。目前很多老旧台区还存在通信体系不完善、可调设备数量少、改造施工难度大等问题，监测装置不仅要数据精准，还要兼顾安装便捷、组网灵活、数据可追溯等特性。

综合来看，分布式光伏低压配电网对监测装置的刚需可以总结为四点：

1.全维度参数监测，覆盖电压、电流、谐波、闪变、三相不平衡、暂态事件等指标；

2.高精度数据采集，符合行业标准，数据可作为电压调控、并网验收的依据；

3.部署与组网灵活，适配新旧台区改造，支持多通信方式对接后台；

4.事件记录与数据存储，异常波形、告警信息完整留存，方便事后溯源与策略优化。

二、光伏电能质量监测装置选型核心参考维度

市面上电能质量监测装置品类较多，不同产品在精度、功能、接口、适配场景上差异明显，抛开品牌光环，结合低压光伏配电网的使用场景，大家可以从以下几个维度逐一筛选，避免选型偏差。

（一）

精度与合规性：满足并网与监管基础要求

光伏并网点的监测数据，一方面用于站内运维调压，另一方面需要对接电网调度，精度等级和标准符合性是硬性门槛。按照国内电能质量相关规范，光伏并网监测设备需达到 A 级标准，能够精准测量 2~63 次谐波、电压偏差、闪变等指标。如果精度不达标，监测数据存在偏差，不仅无法支撑有功、无功调节策略落地，电站也难以通过并网验收。

同时，电压、电流、功率等基础参数的测量精度也不容忽视。低压配电网电压波动范围大，高精度采集才能捕捉细微的电压变化，为分接头调节、储能有功调节、逆变器无功调节提供可靠数据支撑。

（二）

功能匹配度：直击光伏电网典型问题

结合前文提到的电压越限、暂态扰动、谐波污染等痛点，装置需要覆盖稳态监测和暂态捕捉两大能力。稳态层面，需支持三相电压 / 电流、功率、频率、谐波、间谐波、三相不平衡度、电压波动与闪变等常规参数监测；暂态层面，必须能够捕捉电压暂升、暂降、短时中断等突发事件，并完整记录波形。

另外，智能告警与联动能力在光伏场景中实用性很强。当监测到电压超出阈值、谐波超标时，装置可及时发出告警，配合后端控制设备完成有功削减、无功投切等操作，形成 “监测 - 告警 - 调控” 的闭环，减少人工巡检压力。数据存储格式也需要关注，主流标准格式可以保障监测数据能被各类电能质量分析软件读取，方便后期数据分析与问题复盘。

（三）

安装与改造适配性：兼顾新建与老旧台区

当下很多分布式光伏项目是在原有低压台区基础上改造而来，不少配电房、线路无法停电施工，这就要求监测装置支持不停电安装。传统互感器需要断开电流回路，施工风险高、停电成本大，而支持电流钳、罗氏线圈接入的装置，无需改动原有线路，即装即用，非常适配存量台区升级改造场景。

装置体积、界面交互也需要结合现场运维人员使用习惯考量。现场设备安装空间有限，小型化机身更易布置；自带高清触摸屏，可现场直接查看实时数据、波形、事件记录，不用频繁借助外接设备，提升运维效率。

（四）

通信与扩展性：适配多场景组网需求

低压配电网布局分散，户用光伏、小型工商业光伏点位多且分布广，单一通信方式很难全覆盖。优质的监测装置应同时支持有线、无线多种通信方式，比如以太网、RS485、WiFi、4G/5G 等，既可以通过有线对接本地后台，也能借助无线网络将数据远传至云端平台、电网调度系统。

通信协议兼容性同样关键，Modbus 系列协议适配本地工控系统，IEC 61850 协议可满足电网数据对接要求，多协议兼容能避免不同设备之间出现数据孤岛。同时，考虑到后续台区扩容、新增储能、无功补偿设备，装置也要预留接口与拓展空间。

（五）

稳定性与安全性：长期户外 / 配电房运行保障

低压配电房环境复杂，温湿度变化大，装置需要具备宽温运行能力，适应户外、配电房的恶劣环境。网络安全也不能忽视，光伏监测数据涉及电网运行信息，具备权限管理、访问认证等安全机制的装置，可有效防范未授权访问与数据泄露，保障整个监控网络稳定运行。

三、结合选型标准，拓普瑞 TP680 在光伏低压配电网的适配性

结合上述选型维度，以及分布式光伏低压配电网的运行场景，拓普瑞 TP680 电能质量在线监测装置在户用、工商业分布式光伏场景中，有着较为全面的适配性，下面结合实际使用场景拆解其应用价值。

在精度与合规性上，TP680 符合 A 级电能质量监测标准，电压、电流测量精度达到 0.1 级，功率精度 0.2 级，可完成 2~63 次谐波、间谐波的全维度分析，电压偏差、三相不平衡、闪变等指标测量完全满足光伏并网验收以及电网监管要求，采集的数据可以直接作为电压调控、电能质量治理的参考依据。针对低压配电网 r/x 比值多变的特点，高精度的数据能精准区分有功、无功对电压的影响，帮助运维人员选择最优的电压控制方式。

在核心功能落地方面，该装置采用 ARM+FPGA 双核采集架构，数据采样与处理实时性强，除了常规稳态参数监测外，支持分布式波形记录，可捕捉电压暂升、暂降、短时中断等暂态事件，最高支持 512 周波一次记录，完整留存扰动波形。在电压异常场景中，无论是午间光伏大发导致的过电压，还是晚间负荷高峰引发的欠电压，装置都能实时捕捉电压变化并触发告警。

同时装置支持大容量存储拓展，采用 PQDIF、COMTRADE 等国际通用格式存储数据，长时间记录的历史数据，可用于分析光伏出力规律、电压波动特征，辅助优化有功削减、无功补偿、分接头调节等控制策略。另外，装置自带告警联动功能，可对接后端控制设备，实现异常状态下的联动处置，契合低压配电网闭环监控的需求。

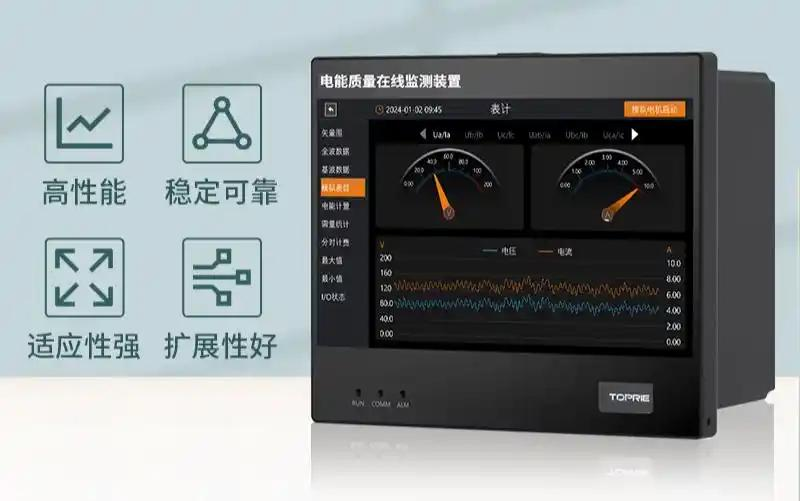

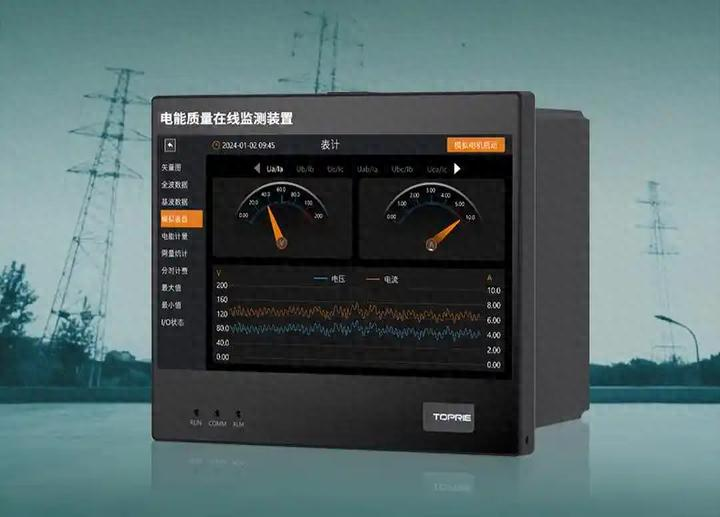

针对台区改造与现场使用，TP680 做了很多落地化设计。它原生支持电流钳、罗氏线圈接入，改造项目无需断开原有电流回路，不停电即可完成安装，大幅降低施工难度和停电带来的经济损失，非常适合已投运的户用光伏台区升级改造。设备搭载 7 英寸高清触摸屏，现场运维人员可以直接查看实时参数、矢量图、谐波频谱、事件记录，操作直观，降低现场使用门槛。机身结构紧凑，尺寸小巧，适配配电房、户外箱变等狭小安装空间。

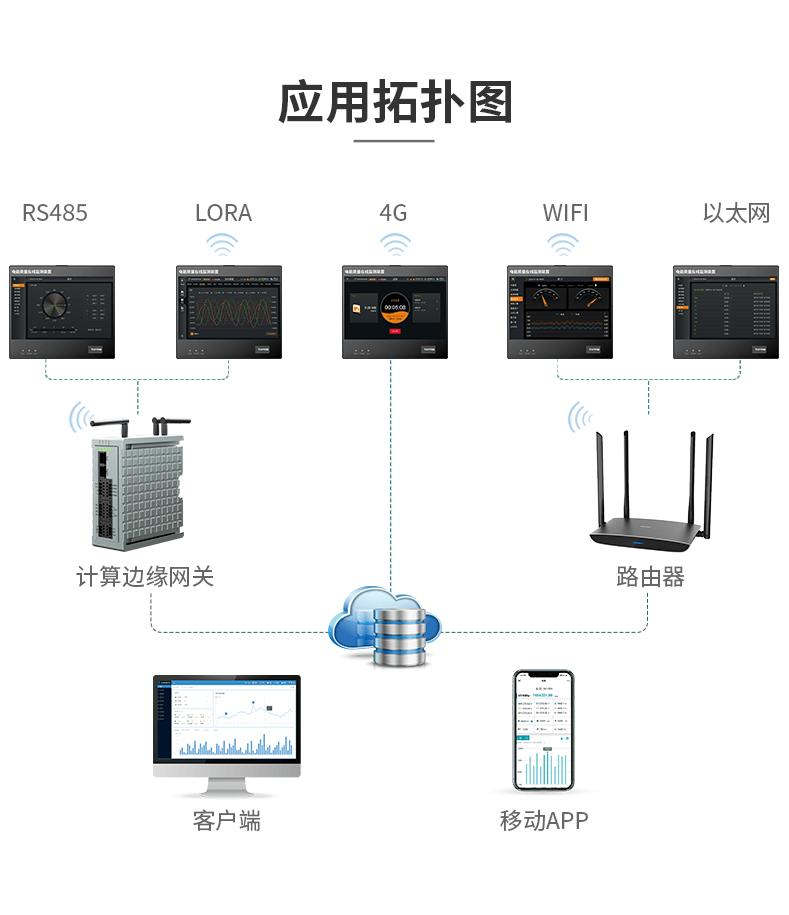

通信组网与扩展性是分布式光伏分散场景的一大优势。装置集成以太网、RS485、WiFi、4G、5G 等多种通信方式，搭配 Modbus RTU/TCP、IEC 61850 等主流协议，既能在单一台区实现本地组网监控，也能将分散的多个光伏点位数据统一上传至云端平台或电网调度系统。对于后期新增分布式储能、无功补偿器、有载调压分接头等调压设备，丰富的接口也能实现快速对接，整套监控方案可平滑扩容。

在运行稳定性与安全性上，设备工作温度范围宽泛，可适应低压配电房、户外箱变等复杂环境。同时配备双重安全防护，物理层面可设置多级操作权限，避免现场误操作；网络层面支持 IEC 61850 客户端认证，杜绝未授权访问，保障光伏监测网络与数据安全。

四、基于 TP680 的分布式光伏低压配电网电压监控完整解决方案

结合低压配电网光伏的运行逻辑、电压控制手段，以及 TP680 的功能特性，我们分新建光伏台区、老旧改造台区两类场景，搭建完整的电压监控与治理方案，覆盖监测、传输、告警、调控全流程。

（一）

方案整体架构

整套方案分为现场采集层、数据传输层、平台监控层、终端调控层四层架构，层层联动，实现分布式光伏低压配电网电压全流程管控。

现场采集层：以 TP680 电能质量在线监测装置为核心，部署在光伏并网点、配电变压器低压侧，实时采集三相电压、电流、谐波、频率、三相不平衡、电压波动、暂态事件等全量电能质量数据。新建台区可搭配常规互感器，老旧改造台区直接使用电流钳、罗氏线圈安装。
数据传输层：根据现场布线条件选择通信方式。有线网络稳定的台区，采用以太网、RS485 组网；布线困难的农村分散户用光伏，选用 4G/5G、WiFi 无线传输，数据统一上传至本地监控后台或云端平台。
平台监控层：汇聚所有点位的监测数据，集中展示全网电压分布、光伏出力、电能质量指标，设置电压上下限、谐波含量等阈值，一旦数据超标，平台同步发出声光、弹窗告警，并推送告警信息至运维人员。同时平台存储历史数据，用于趋势分析、故障溯源、调控策略优化。
终端调控层：联动光伏逆变器、分布式储能、无功补偿装置、有载调压分接头等设备。依据 TP680 上传的精准数据，结合线路 r/x 特性选择调控方式：r 偏大的线路优先调节光伏有功出力或储能充放电；x 偏大的线路依靠逆变器、并联电容器完成无功调节；多台区联动场景配合分接头设备统一调压。

（二）

分场景落地部署

1. 新建分布式光伏低压台区

这类台区线路、设备全新规划，布线条件良好，可做标准化部署。

在每一处光伏并网点、配变低压侧分别安装 TP680 装置，采用常规互感器接线，全面监测并网点与台区总侧的电压、电能质量状态。装置通过以太网接入本地配电监控后台，后台统一管理所有监测点位。

日常运行中，装置实时上传数据，平台实时监控电压状态。午间光伏出力过剩、电压越上限时，平台下发指令，适度削减光伏有功功率，或调度逆变器吸收无功；夜间负荷高峰、电压偏低时，控制逆变器注入无功，联动分布式储能放电支撑电压。若出现电压暂降、谐波超标等异常，装置完整记录波形与事件，运维人员结合数据排查污染源与故障点。整套方案从源头把控电能质量，保障光伏稳定并网。

2. 老旧台区光伏改造项目

老旧低压台区普遍存在线路老化、无法停电、原有设备不兼容等问题，部署以 “不停电、轻量化” 为原则。

优先选用电流钳、罗氏线圈搭配 TP680，在不切断原有线路的前提下完成安装，重点监测光伏并网点电压、三相不平衡和谐波数据。考虑到老台区通信线路老旧，主要采用 4G/5G 无线通信方式，将数据上传至云端运维平台，省去重新布线的成本。

这类台区线路复杂、r/x 参数波动大，依托装置高精度的采集数据，运维人员可以逐段分析线路特性，针对性选择调压方式。对于三相不平衡突出的点位，结合监测数据调整各相光伏出力；对于电压频繁波动的区域，联动小型无功补偿装置动态投切。装置的事件记录功能，也能帮助运维人员梳理老旧线路的故障规律，逐步完成线路优化升级。

（三）

方案核心价值总结

这套以电能质量监测装置为核心的电压监控方案，解决了分布式光伏低压配电网的多个核心痛点。

数据精准化：A 级监测能力为各类电压控制策略提供可靠依据，告别传统经验式调压；
运维智能化：远程监控、自动告警减少人工巡检工作量，异常事件可快速溯源；
适配性强：区分新建与改造场景，兼顾不同线路、不同规模的分布式光伏项目，同时整套系统可兼容后续新增储能、调压设备，具备长期使用价值。

五、选型建议

分布式光伏接入低压配电网引发的电压异常、电能质量下降等问题，本质是新能源出力特性与传统配电网运行模式不匹配，而精准监测是解决所有问题的前提。在挑选光伏电能质量监测装置时，不必盲目追捧品牌，优先结合自身台区是新建还是改造、线路工况、通信条件，从精度、功能、安装、组网、稳定性五大维度综合考量。

拓普瑞 TP680 凭借 A 级监测精度、全维度电能质量监测能力、不停电改造设计以及多通信、多协议适配的特性，适配绝大多数户用、工商业分布式光伏低压台区的监控需求。依托该装置搭建的电压监控方案，能够实现 “监测 - 告警 - 调控 - 溯源” 的闭环管理，既可以保障光伏电站稳定发电、顺利通过并网验收，也能维护低压配电网安全运行，是分布式光伏低压配电网电压管控的实用选择。

对于广大光伏电站投资方、电网运维单位而言，一套靠谱的监测设备 + 系统化的监控方案，才能从根本上化解光伏并网带来的电压难题，让分布式光伏在低压配电网中安全、高效运行。
