电能质量在线监测装置-电能质量在线监测装置厂家

日期: 2026-09-09 15:00:43.0 作者: 浏览次数: 13

浏览次数: 13

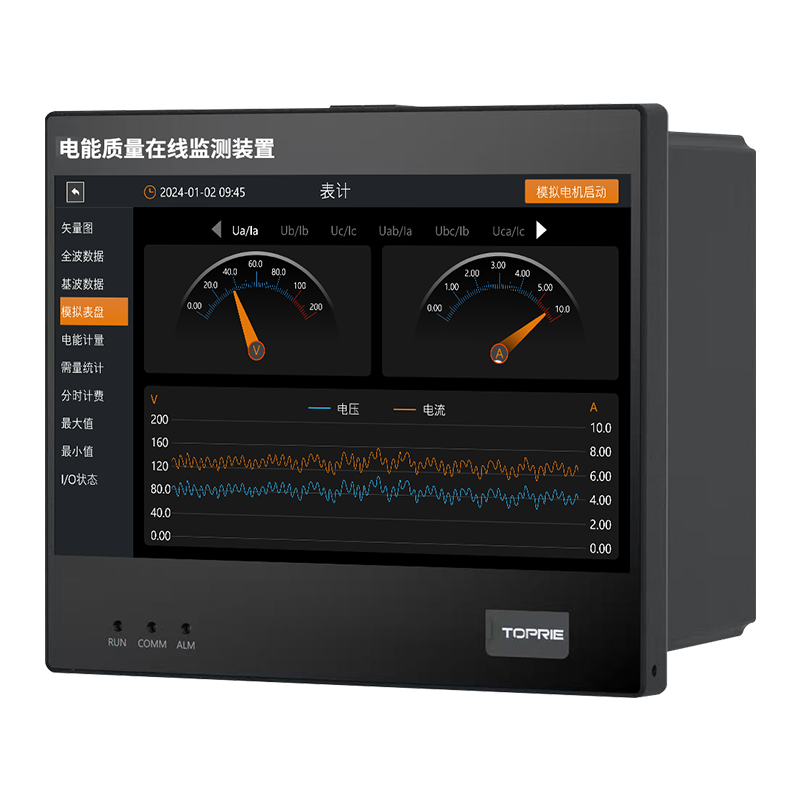

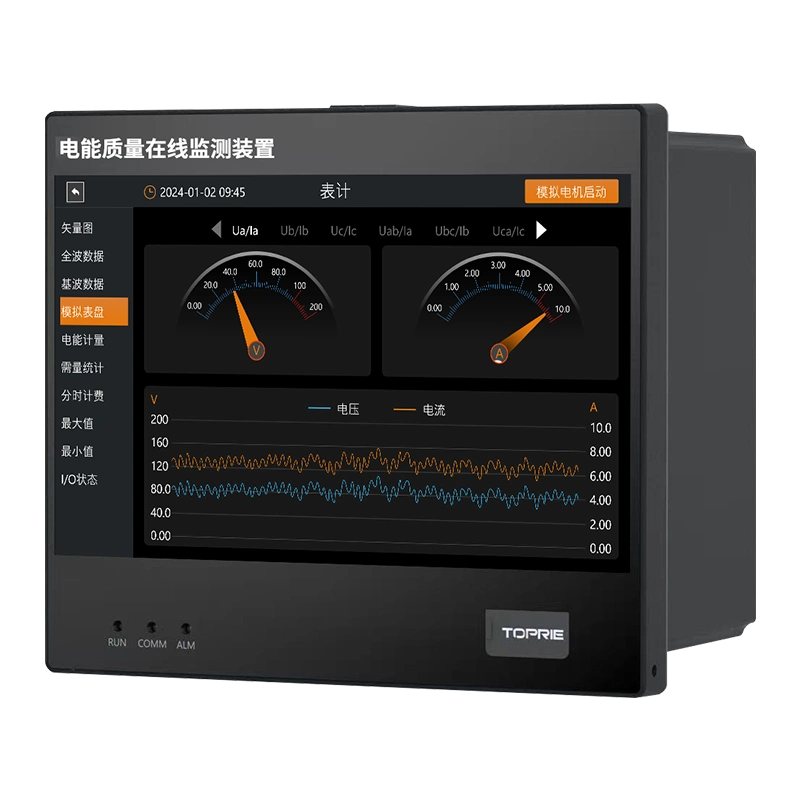

TP680电能质量在线监测装置是一款集高精度测量、智能分析、可靠记录与强大通信于一体的专业级在线监控装置。TP680电能质量在线监测装置核心功能监测频率偏差、电压波动、谐波畸变、三相不平衡度等关键参数，并支持数据远程传输与分析。‌围绕四大菜单(表计、电能质量、事件、设置)构建，为用户提供从基础数据到深度诊断的全方位电力监测解决方案。

TP680电能质量在线监测装置的八大核心功能

1）全维度测量与计量

全波测量:精确测量相/线电压、电流、有功/无功/视在功率、功率因数、频率等系统综合参数。基波测量:独立测量基波成分，为电能质量分析和治理提供精准数据基础

2）丰富的输入输出接口

开关量输入(DI):8路，支持内外激励，兼容多种电压等级。继电器输出(DO):8路(含1路专用告警输出)，用于遥控或告警。模拟量输入(Al):可测量8路直流电流输入0~20mA/4~20mA。

3）智能越限监测与控制

每回路支持高达256个标准越限监测项(秒级刷新)，可自定义告警阈值。越限事件可触发报警输出，实现从“监测”到“预警与控制”的闭环。

4）双重信息安全防护

物理安全:通过面板与通信端口权限控制，防止现场误操作风险。网络安全:IEC61850服务具备客户端认证功能，杜绝未授权访问，保障数据交互安全。

5）全面的记录与存储

事件记录:以1ms的高分辨率顺序记录监测事件、装置日志等，各类事件记录最多可保存1024条，便于故障追溯与责任界定。数据存储:采用国际标准格式，普通数据存为PQDIF，录波及有效值数据额外支持COMTRADE格式，兼容主流分析软件。

6）人性化交互显示

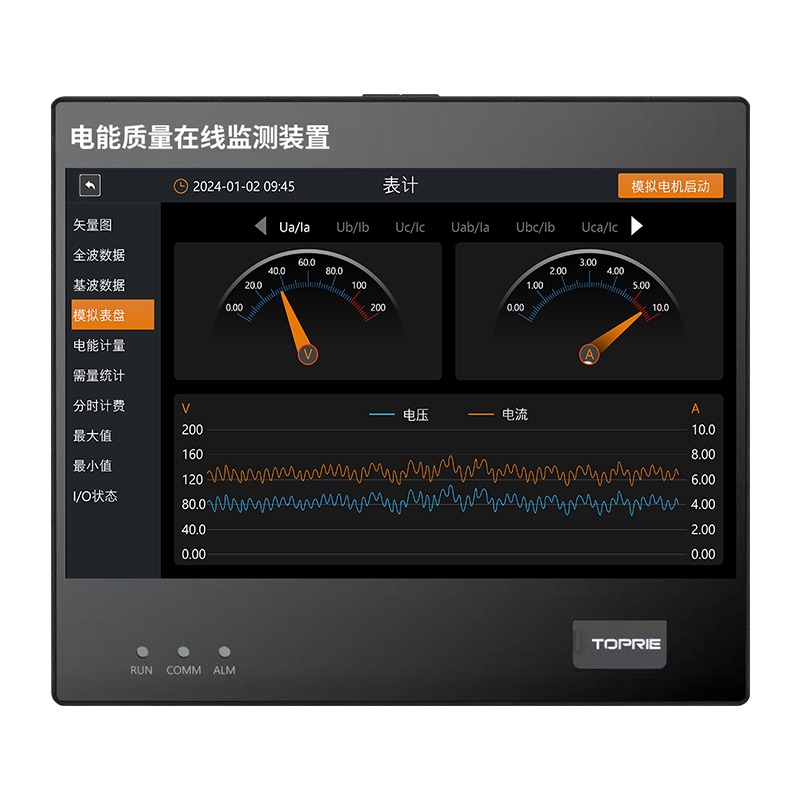

高清彩屏:采用800X480高分辨率TFT液晶屏。内容全面:集中显示实时测量值、电能质量参数、波形、谐波频谱、矢量图、事件记录及DI/DO状态等。操作友好:界面设计直观，交互流畅，极大简化现场调试与日常查看操作

7）高精度对时与同步

支持SNTP、Modbus、GPS、IRIG-B、IEEE1588五种对时方式,满足不同现场需求。对时精度高，网络对时误差≤1ms,IEEE 1588精密时钟同步误差可达80μs。时钟守时精度达6ppm(约0.5秒/天)，确保长时记录的时间准确性。

8）灵活的多协议通信

网络接口:2路以太网口，支持IEC61850(具备客户端认证)和Modbus TCP协议，串行接口:2路RS-485口,1路CNA通讯，支持Modbus RTU协议。维护接口:1路USB口，便于本地调试与数据导出。

TP680电能质量在线监测装置符合国际标准IEC 61000-4-30 A级精度要求，具备高采样率（如每周波1024点）、大容量数据存储（可连续存储数月历史数据）以及故障录波、越限报警等高级功能。部分高端型号还支持Web服务器远程访问、IEC61850通信协议和暂态事件捕捉，便于集中监控与智能分析。

目前市场上主流、应用比较广泛的产品是拓普瑞/TOPRIE的TP680系列电能质量在线监测装置，应用领域覆盖变电站、轨道交通、精密制造、化工冶金等多个行业。随着新型电力系统建设加速，其在网络化部署、嵌入式健康诊断和高集成模拟前端方面持续升级。
