电能质量在线监控装置国标 A 级精度TP680电能质量在线监测装置实现高精度与全维度的电能质量监测

日期: 2026-09-09 14:34:00.0  作者:  浏览次数: 12
 浏览次数: 12

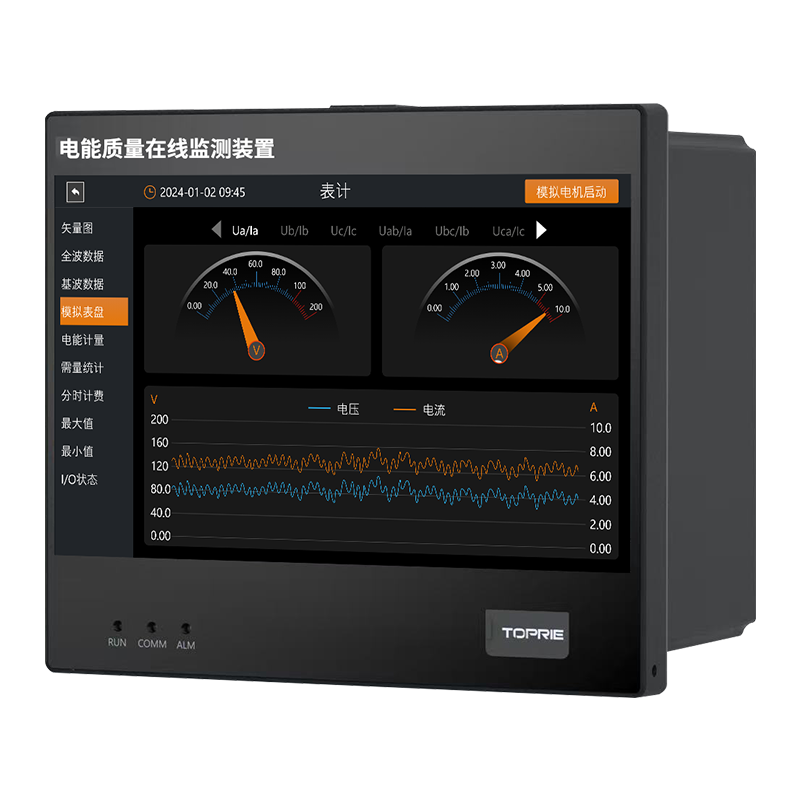

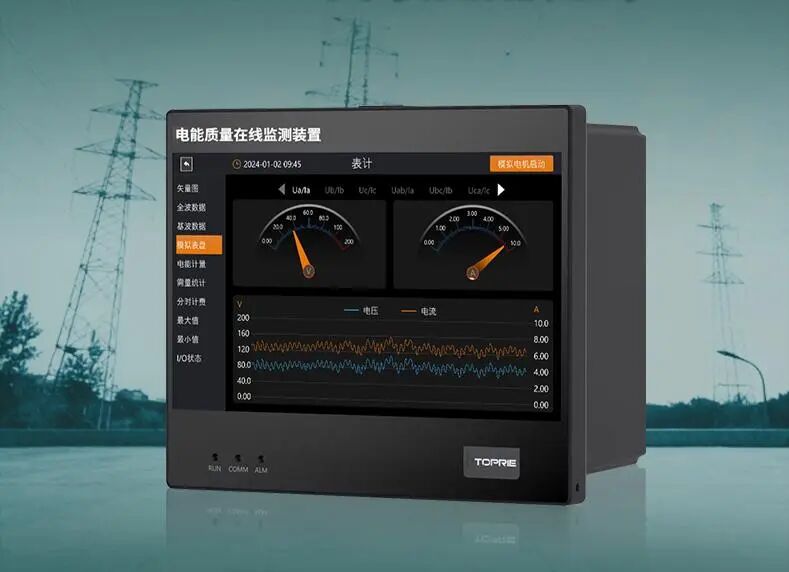

面对制造业复杂的电力环境，监测设备的性能直接决定了诊断结果的可靠性。拓普瑞TP680电能质量在线监控装置在设计之初，便着眼于解决高精度与全维度监测的挑战。其内部采用了ARM与FPGA相结合的双核采集架构，这种设计能够有效分工：FPGA负责高速数据采样与预处理，确保原始数据的实时性与完整性；ARM则专注于复杂的运算与系统管理，为谐波分析、波形捕捉等功能提供了强大的运算支持。



TP680严格遵循国家关于电能质量监测的相关标准，确保了监测数据的合规性与权威性。其功能覆盖了谐波分析、电压暂升暂降记录、闪变监测、不平衡度测量等核心领域，能够全面评估电网质量。值得一提的是，装置支持ITIC/SEMI F47容忍度分析，这一功能可帮助用户快速评估暂态扰动对敏感设备的影响，为生产决策提供关键参考。



在数据记录方面，拓普瑞TP680电能质量在线监控装置具备大容量存储能力，能够以512周波的间隔记录分布式波形，确保关键事件不被遗漏。它支持将数据存储为PQDIF、COMTRADE等国际标准格式，便于与主流分析软件对接，进行深度故障分析。对于需要评估长时间电能质量趋势的用户而言，这种高精度的数据基础是进行精准诊断和决策的重要保障。

TP680电能质量在线监控装置技术参数：

工作电源

额定电压：AC90-275V / DC 120-285V,47-440Hz

功耗：20W

电压和电流

输入电压：

额定电压：57.7V/100V、220V/380V

功率消耗：<0.4VA/相

过载能力：2倍额定电压,连续工作;4倍额定电压,允许1s

输入电流：

电流及功耗：5A:<0.5VA/相;1A:<0.1VA/相

过载能力：4倍额定电流,连续工作;20倍额定电流,允许1s

工作环境

环境温度：-25℃~+70℃

贮存温度：-40℃~+85℃

相对湿度：5%-100%(无冷凝)

大气压力：63kPa-110kPa

海拔高度：<4000m

通信口

以太网口：1路,标准RJ-45接口,10/1000M自适应

支持Modbus TCP、IEC 61850通信规约

RS-485串口：2路,支持Modbus RTU通信规约

USB通信口：1路

CAN通讯：1路

电气绝缘性能

绝缘电阻：符合GB/T 19862中5.7.1的规定

冲击电压：符合GB/T19862中5.7.2的规定

绝缘强度：符合GB/T 19862中5.7.3的规定

电磁兼容性能

静电放电抗扰度：4级(GB/T 17626.2IEC 61000-4-2)

射频电磁场辐射抗扰度：3级(80MHZ-1GHZ)/4级(1.4GHZ-2GHZ)

(GB/T 17626.3 IEC 61000-4-3)

电快速瞬变脉冲群抗扰度：4级(GB/T 17626.4IEC 61000-4-4)

浪涌(冲击)抗扰度：4级(GB/T 17626.5 IEC 61000-4-5)

射频传导抗扰度：3级(GB/T 17626.6IEC 61000-4-6)

工频磁场抗扰度：5级(GB/T 17626.8IEC 61000-4-8)

射频场感应的传导骚扰抗扰度：4级(GB/T 17626.6 IEC 61000-4-6)

振铃波抗扰度试验：4级(GB/T 17626.12 IEC 61000-4-12)

电压暂降和短时中断抗扰度：符合(GB/T 17626.11 IEC 61000-4-11)




TP680电能质量在线监控装置广泛应用于对供电质量有严格要求的领域，为电网稳定性评估、设备故障诊断和治理措施提供数据支持。‌

‌电力系统核心节点‌：如‌发电厂、变电站（特别是110kV及以上变电站）‌，用于评估公用电网供电质量。‌

‌工业与商业设施‌：如‌数据中心、石化厂、冶金企业、轨道交通、大型商业建筑‌等，监测非线性负荷对电网的影响，保障敏感设备正常运行。‌

‌新能源发电领域‌：在‌光伏电站、风电场‌等分布式电源并网点，按要求进行电能质量评估与连续监测。‌‌

‌特殊与新兴场景‌：应用于‌电动汽车充电站、智能微电网‌等，以适应新型电力负荷特性。‌


标签:   电能质量在线监测装置
News / 相关新闻 More

相关产品

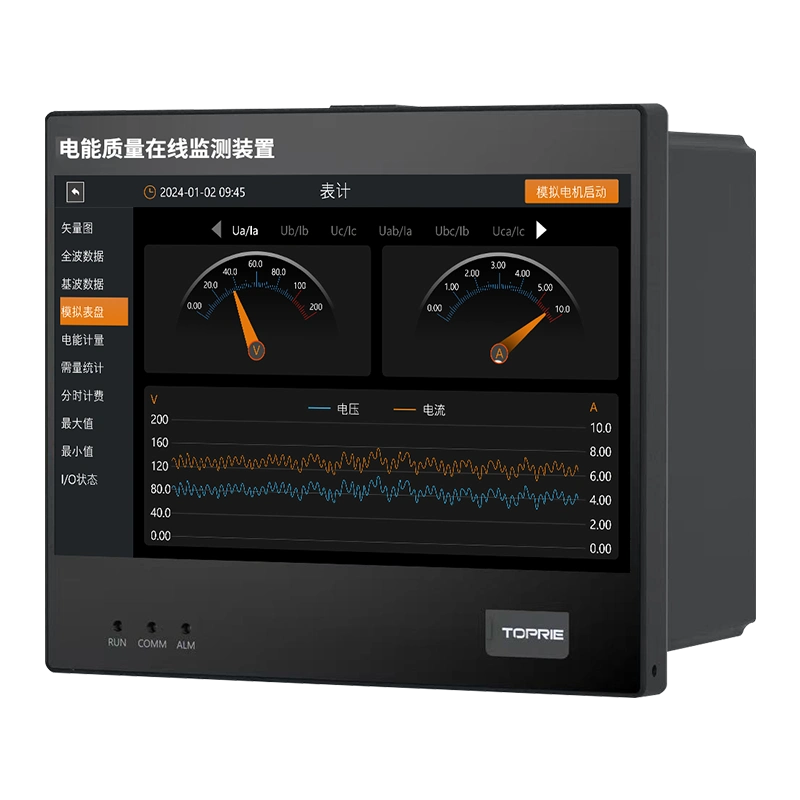

A类电能质量在线监测装置
