温度压力集成系统监控方案

日期： 2021-01-19 15:05:04.0

浏览次数： 13511

一：参数需求描述

配置要求:

一台 TP1000大机柜主机，大柜子里面安装96路测试温度(三线制PT100)和压力、阻力、流量（均为4-20mA)加3路输出(一体机）,，大柜子显示12英寸屏，自带RS485和以太网口跟电脑通讯。

客户要求:

（1）主要测试温度和压力等数据监控

（2）带4-20ma输出1路、继电器输出2路、PID调节回路1个

（3）要求主机带流量温压补偿和流量积算累积

（4）供方负责按需方要求（技术规格书文件YF001ZK.YHZ）完成组态编程，并将组态编程程序固化驻入主机，按规格书文件YF001ZK.YHZ固定通道输出控制

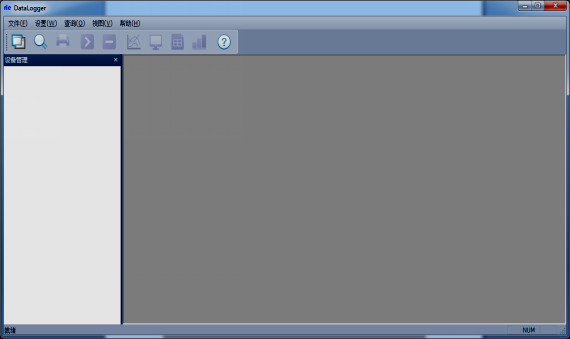

（5）上位机监控软件，能将主机屏幕显示的采集数据实时读取到上位机

（6）数据采样周期≤5秒

（7）历史数据记录以Excel表格形式通过USB口导入U盘，历史数据记录间隔时间可通过触摸屏设定。

（8）上门安装、指导

（9）柜内接线工程设计供方完成，签订合同后2周内提供外接传感器的接线图，随机提供柜内接线图，柜子进出口位置尺寸图

需方技术规格书文件YF001ZK.YHZ（供方100%满足该文件中所有要求，在合同签定及执行的任何阶段，若与本文件发生矛盾，以本文件为准，由供方无条件增减和更改）

柜子要求

（1）要求装在柜子里，柜子尺寸为(W宽*D深*H高=80cm*80cm*1.8m

（2）柜子里面要求带电源供电接口，有带导轨条

柜内配置中间接线端子，外部接线到柜内接线端子，接线端子再到采集模块端子。以接线端子为界，接线端子（含）至柜内的接线、元器件由供方负责，接线端子至机柜外由需方负责。

主机功能:

（1）柜子主机（一休机）

（2）采集模块12个（带导轨安装）、2个输出模块（一块继电器输出和一个AO输出、带导轨安装）

（3）业界首款12英寸多路数据记录仪，主机带96路采集，同时显示，自带保存数据，可跟PC连接数据。

（4） 12英寸触高亮度TFT液晶显示屏，四线电阻式触摸屏，具备强大的图像显示和数据处理功能。

实时监测各监测点数据；内置内存1.5GB，可以实现多种信号转输，查看采集数据的界面有：棒图界面，曲线界面和历史曲线界面，工作状态清晰可见，一目了然。可以通过时间段将数据导入U盘，以excel表格的形式在电脑上对数据进行分析。历史数据报表（excel）分析。

二：TP1000-96多路数据记录仪技术参数

一、功能特点

产品要求显示信息量大、界面友好、操作简单，具有下面主要功能特点：

* 采用高亮度彩色TFT液晶屏，CCFL背光、画面清晰；

* 具有大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；

* 全隔离万能输入，可同时输入多种信号，无需更换模块，

* 显示工程量数据的数值范围更宽，可显示5 位数值：-9999~19999；

* 具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；

* 主机测量、显示基本误差：±0.3% F·S

* 内置GB2312汉字库，使用全拼输入法输入；

* 配备标准USB 接口。历史数据转存快捷方便；转存文件格式为excel表格

* 标准串行通讯接口，带光偶隔离的RS485和 RS232C；

* 支持标准ModBus RTU 通讯协议（选配功能）；

* 采用新型开关电源，能在交流电源AC 85V~265V宽电压范围内正常工作；

* 提供变送器DC 24V隔离配电；

* 通过EMCIII级，保证仪表在恶劣的环境中正常工作

二、显示 12英寸彩色TFT LCD

* 数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面共四个基本画

* 基本误差小于±0.3%F·S，数字显示范围-9999~19999

* 测量分辨力：1/60000，16位AD转换器

* 实时曲线记录间隔1秒~9999秒步进设置，对应整屏曲线时间30秒~300分

* 追忆曲线记录间隔从1秒到9999秒连续设置

三、输入信号

具有测试下列参数的功能：输入信号包括直流电流，直流电压，热电阻，热电偶，远传压力表五类，通过按键输入选择。隔离万能输入，无需跳线器。

* 直流电流：（0~20）mA（超出电流值可用传感器来测试更大值），本项目为4-20mA

* 直流电压：（（0~10）V（超出电流值可用传感器来测试更大值最高精度可以达0.1%）

* 热电阻：Pt100，本项目为三线制Pt100

* 热电偶：K，S，R，B，N，E，J，T

四、通讯打印接口（选配功能）

* 光电隔离

* 无线终端GPRS功能，无线连接TLIKN

* RS232、RS485标准，在订货时注明

* 通讯速率9600，19200，57600，115200通过设定选择

* 配套测试软件，提供组态软件和应用软件技术支持

* 含Modbus RTU通讯协议与上位机通讯软件

五、电源条件

* AC 220V供电的仪表：AC 85~265V，功耗小于25VA

* DC 24V供电的仪表：24V±10%，功耗小于25VA

* 为确保安全，接线必须在断电后进行

交流供电的仪表，其（PG）端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。

六、环境及其他

* 工作温度范围：-10℃~50℃

* 储藏温度范围：-20℃~70℃

* 工作湿度范围:低于85%R.H，无结露

产品展示：



主机里面的采集模块

使用TP1000-96多路数据记录仪监测

在本项目中，由于考虑到监测温采用热电阻线把表面温度进行传输到记录仪上，现场用一台TP1000-96路主机采集数据，主机直接连接热电阻和压力探头来测试出数据，在记录屏上显示。

主机上计算出带流量温压补偿和流量积算累积，显示，分析。技术成熟，可靠性高，经济可行。组网模式采用Client/Server架构，采用分布式星型布点，集中监控的原则，使单点故障互不影响，测试数据能真实反映管道温度情况，统一监控和独立测控相结合，这样大大提高了系统的可靠性。

以本项目为例，网络拓扑简图如下：

注：现场，每个现场96路共为96采集点。

多路数据记录仪监测数据。

通过RS485/RS232或以太网直接连PC接数据监控

4-20ma输出产品描述

TP0004主要由电源电路、模拟量输出采样电路、隔离RS485通讯电路及MCU等部分组成。4路模拟量输出通道，每个通道可输出不同类型信号，支持标准的0～5V、1～5V电压信号和0～20mA、4～20mA电流信号输出；DAC分辨率为12位；模拟信号电路与主电路隔离，有效抑制现场干扰；高速C51处理芯片，具有强劲的数据处理能力；看门狗电路设计，在出现意外时能够自动复位。

产品特点

1、4路模拟量输出，兼容电压与电流信号输出；
2、模拟量输出与系统完全隔离；
3、12位分辨率，0.2%输出精度；
4、Modbus RTU通信协议，支持3、6、16功能码；
5、具有超时检测功能；
6、RS485通讯接口提供光电隔离及每线600W浪涌保护；
7、具有良好的过流过压、反接保护功能；
8、地址码、波特率无需电脑即可实现现场配置；
9、集成终端电阻，可根据现场需要配置是否启用

产品参数

1608采集模块产品参数



图片3.png 图片4.png

继电器输出模块产品参数

TP1000仪器继电器输出共有4路，分别对应1—4个触点，在参数设置里面有对触点的设置，每个通道的上下限都可以选择任意一个触点，目前仪器只有上限触点和下限触点。当产生上下限报警时，所选择的上下触点对应的继电器就会闭合；当报警结束时，所选择的触点对应的继电器就会断开。以这种方式来控制外部电路的闭合断开。

如图所示，通道1的下限触点设为1，表示当通道1的值小于通道1的下限-10时，输出模块的1号继电器就会闭合，大于通道1的下限-10时，输出模块的1号继电器就会断开。

图片5.png 接线如下图
