天然气管道保压密封测试解决方案（TP2401V1.0-EX 防爆型无线压力表）

日期： 2025-05-28 10:22:29.0
浏览次数： 78

防爆无线压力表


应用背景

天然气管道在铺设完成后需进行保压密封测试，以确保管道系统无泄漏、承压能力符合设计要求。根据国家标准  GB 50251《输气管道工程设计规范》 和 GB 50369《油气长输管道工程施工及验收规范》，测试压力通常为设计压力的1.5倍，保压时间不少于24小时，压力波动需控制在±1%以内。传统测试依赖人工巡检和有线仪表，存在效率低、实时性差、高风险区域监测困难等问题。




测试要求

1. 测试标准

   测试压力：设计压力×1.5倍

   保压时间：≥24小时

   压力波动范围：≤±1%

   泄漏判定：压力下降率≤0.1%/h


2. 监测需求

   实时采集管道压力数据，支持超限报警；

   远程监控，减少人工巡检风险；

   数据可追溯，生成测试报告（PDF/CSV格式）；

   适应复杂环境（防爆、防水、宽温域）。

TOPRIE

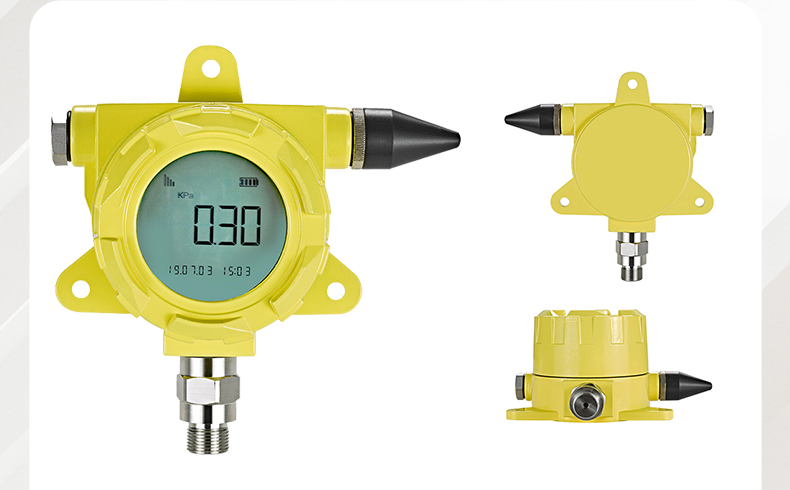

解决方案：TP2401无线压力表

产品型号：TP2401防爆款（TP2401V4.5-Ex）

核心功能：

网络支持：4G全网通；

超低功耗：电池寿命达6年（1小时上传一次数据）；

高精测量：0.5% F.S精度，支持-0.1MPa~100MPa量程；

异常报警：超限立即上报，支持微信/短信/电话联动；

IP68防护：防爆、防水，适应-30℃~70℃环境；

定位功能：支持GPS或基站定位，发现异常可根据位置进行导航寻找泄露点位。


实施步骤
1、设备安装部署

在管道测试段两端及关键节点安装TP2401防爆款压力表，螺纹接口（M20×1.5）与管道连接，外置天线确保信号稳定，防爆设计适用于易燃易爆环境。

2、参数配置

通过手机APP或Web平台（www.tlink.io）远程设置：

报警阈值：FH（压力上限）=设计压力×1.5，FL（压力下限）=设计压力×1.49；

采样频率：CT=60秒（平衡精度与电池寿命，可设置）。

3、实时监控

平台实时显示压力曲线，数据自动存储11万条以上；

超限触发报警，微信、电话报警推送至运维人员手机；

支持历史数据导出，根据历史报表查看和进行数据分析。


3、验收与维护

保压结束后，通过平台分析24小时压力曲线，判定泄漏率；

实验完成后，关闭无线压力表设备，进行存储，等待下次使用，延长电池使用寿命，电池可更换。




方案优势

TOPRIE

高效安全：远程监控减少人工巡检，数据自动传输至平台，防爆设计保障高危区域安全

精准可靠：0.5%精度满足国标要求，支持多种报警机制，设置波动阈值，对测漏更精准。

长效节能：超长电池寿命覆盖全生命周期测试需求。

定位辅助：设备支持定位功能，能快速精准判断压力泄露范围。


采用TP2401无线压力表后，天然气管道保压测试效率提升60%，数据准确率高达99%，同时降低人工成本与安全风险。该方案完全符合GB 50251与GB 50369标准，为管道工程验收提供智能化、标准化的技术支撑。
