TP1608模拟量采集模块与AB PLC通讯

一、TP1608P2-AI-A 数据采集卡的配置

1、修改设备地址、波特率、通讯类型

打开配置软件后，18-31 选项为设备地址、波特率、通道类型设置，根据需求选择对应。

操作步骤如下：

二、TP300-A智能网关

打开配置工具界面，配置工具界面如下图所示：

配置相关参数

需配置的参数如下：

05 自动获取地址（开启/关闭）：若连接的局域网中有路由设备则可开启此功能，否则 需关闭并设置好网口 IP 设置；

06 网口 IP，07 默认网关，08 子网掩码，09 DNS 地址：这些网络参数的设置应TP300

主机与上位机位于同一个网段的网络中；

11 设备工作模式（客户端/服务端）：设置为服务端；

26,27 读取外接模拟量采集卡起始和结束地址：根据采集卡的设备地址和个数进行设定，

这里都设置为 1。（此处我们只连接了一个模拟量采集卡且地址为 1）

30 本机设备地址：设置范围为 0-255，此处设置为 1；

设置完成后，点击保存参数。

三、AB程序配置

AB PLC通过AB Modbus TCP 功能块连接TP300-A智能网关。

1、新建一个程序段，导入AB Modbus TCP 功能块。

右键导入梯级，选择raC_Opr_NetModbusTCPClient_Rung.L5X，点击导入

2、在导入配置中，查找替换Client_01为你想要的名称，或保留默认名称。

更改好后，点击确认。导入功能块如下图

3、右键监控，进标签画面更改功能块参数，建立通讯。

（1）Parameters参数修改。

DestAddress为指定Modbus服务器设备的以太网IP地址。必须指定此地址，并且不能保持空白。（TP300网关地址）

DestinationPort将默认Modbus TCP端口保留为502。该值为Modbus TCP协议

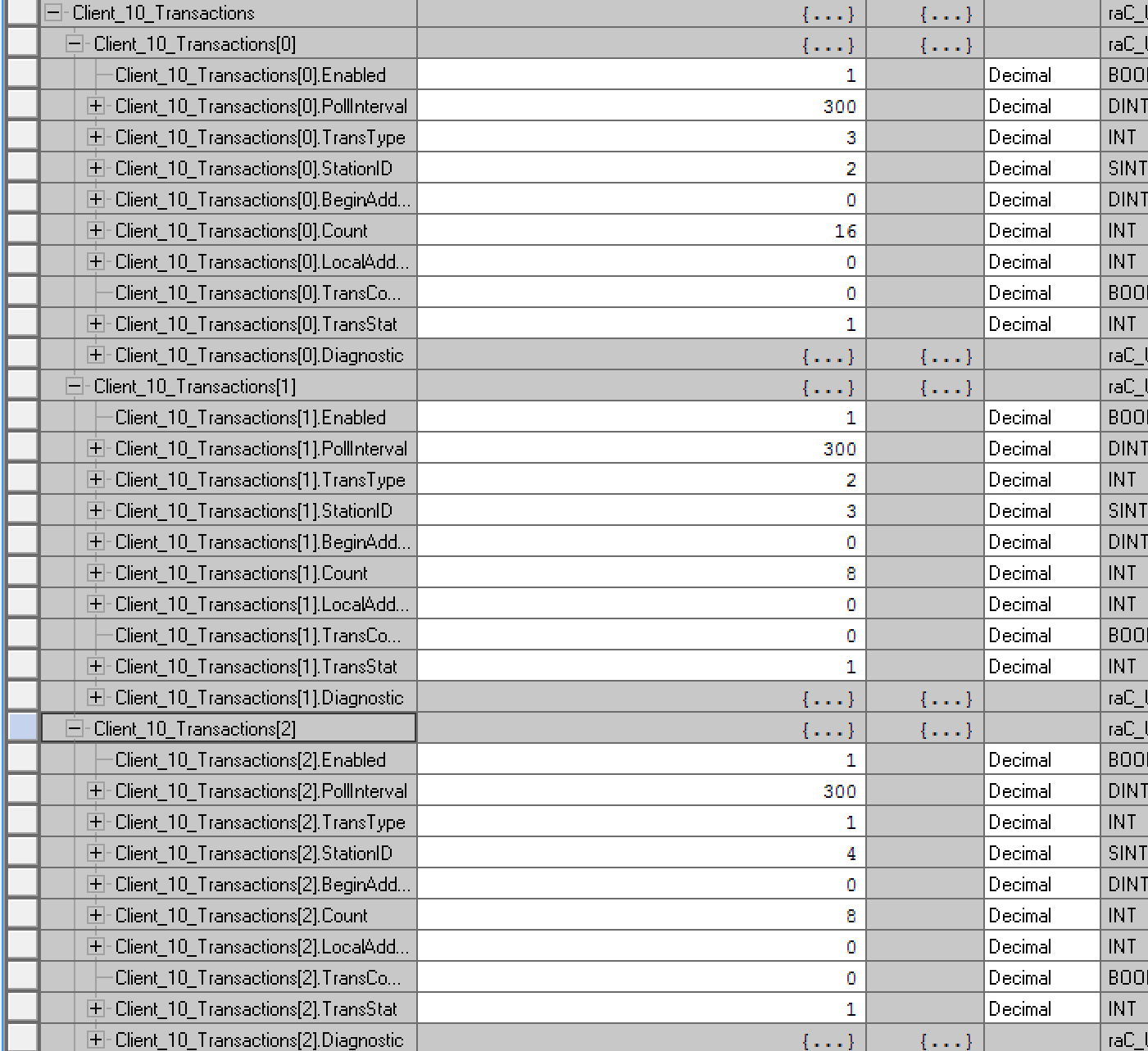

（2）Transactions参数修改。


4、设置完成后，将功能块使能，在功能块中就可看到数据了。


5、导入2整行数据转浮点数功能块INTTOREAL将数据进行转换使用。

HB1与HB2即采集卡通道1和通道2的采集值。
