数据记录仪方案 Case

昆山同心表面三废PH远程数据监控方案

日期： 2021-01-19 15:02:37.0
浏览次数： 11031

现场大致情况：

1、现场的PH仪表已经全部通过4-20ma采集至三菱PLC
2、三菱PLC有通讯口RS485、RS232
3、PLC具体协议内容未知
方案一
采用T3直接通过RS485与PLC采用三菱PLC协议进行通讯，但是具体协议内容未知，需要厂家提供具体协议内容。数据取出后由T3将数据采用modbus-rtu协议进行与TLINK云平台对接。

数据记录仪T3监控示意图

方案二
4-20MA信号通过数据采集卡TP1608进行采集，并以RS485形式与T3主机进行通信，无需厂家提供PLC协议内容。后由T3将数据采用modbus-rtu协议进行与TLINK云平台对接。

数据记录仪T3监控示意图


数据记录仪T3特点介绍图

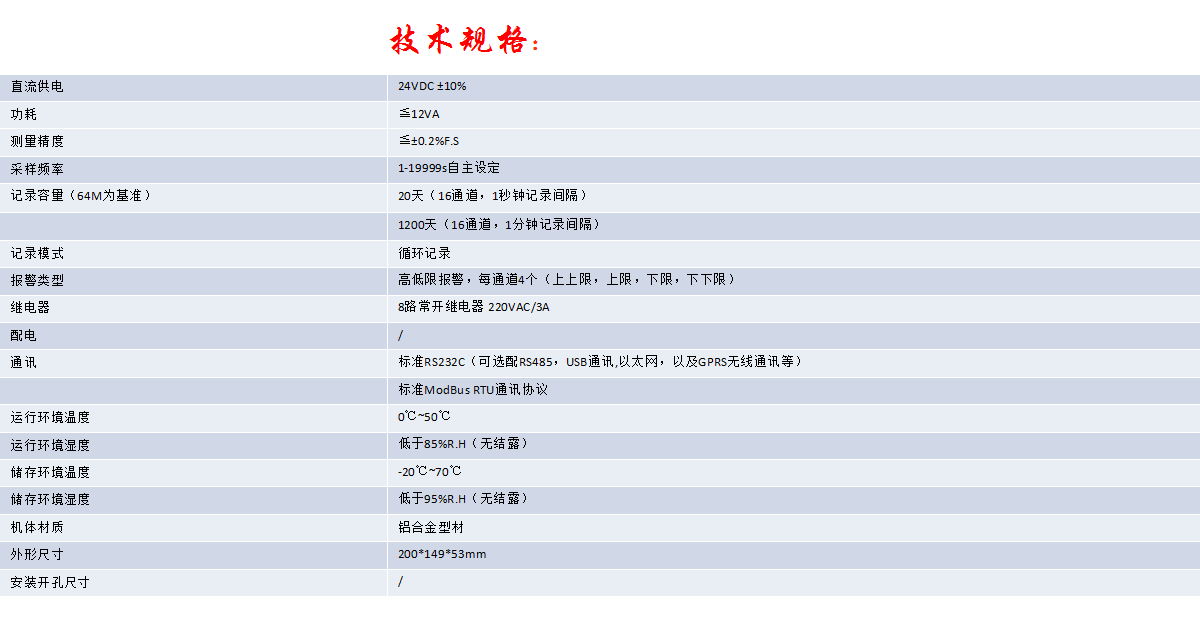

数据记录仪T3技术规格介绍图

数据记录仪T3接口介绍图

数据记录仪T3安装介绍图
