养殖场智能化监测及控制系统

日期: 2019-12-03 15:24:14.0
浏览次数: 280

一:系统概括

系统主要由物联网远程监控平台、自动化控制系统、数据采集系统、现场传感器、PLC控制设备等部分组成。整套系统可以实现各类养殖场的智能化监测,包括室内的温度、湿度、二氧化碳浓度、氧气浓度、光照强度、压力等,同时可对室内 的温度、湿度、有害气体浓度、光照度进行自动控制,以营造一个适于养殖的舒适环境,提高养殖的经济效益。

二:实行方案

需要对养殖场的温湿度、氨气、硫化氢、二氧化碳、光照度进行实时监测。如果监测的数据超标或低于标准值自动开关控制现场设备:负压风机、湿帘、滑帘、喷雾系统。同时需要远程平台监测。使用本公司的采集器TP1608、TP401采集温湿度、氨气、硫化氢、二氧化碳、光照度传感器等数据,通过无线方式将采集的数据上传到智能控制柜里的数据主机T3上显示、存储数据,并且可以通过GPRS上传数据到物联网云平台,同时用PLC控制设备(风机、湿帘、滑帘、喷雾系统)。

三:系统原理图

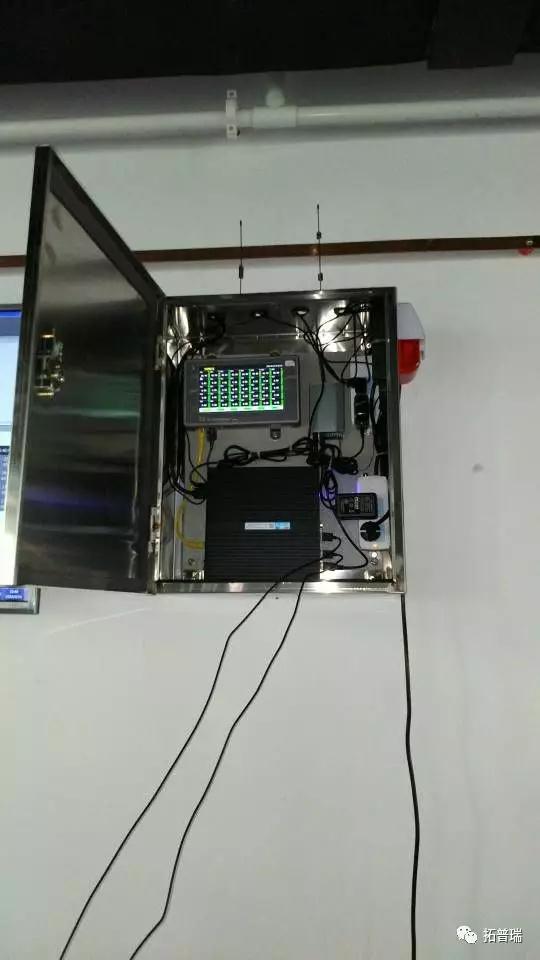

四:现场图

五:远程监控平台实现以下功能:

1:提供实时每个监测点的温湿度、氨气、硫化氢、二氧化碳、光照度的数据。

2:提供历史数据查询,支持过去任一时段的数据查询,对一些突发事件提供数据依据。

3:提供实时历史曲线查看,通过对过去某一时段的变化趋势观察,可以总结出相应的变化规律,从中可以总结出一些宝贵经验。

4:提供实时报警功能,当监测到任一数据达到报警值时,监测软件会提供声音和相应数值闪烁报警,为相关管理人员提供报警提示,并且会以邮件、短信、微信等多种方式进行通知。

5:数据自动储存,支持以excel格式导出及其打印,为数据报表分析提供依据。

6:物联网平台具有智能组态功能,具有性能稳定、功能丰富、组态灵活、扩展方便等诸多优势。如可以根据圈舍分布提供软件界面,在界面上区分位置、布局、每个监测点位置等,按照实际布局安排,实现监测界面的生动形象,同时也为实际监测提供方便。

7:物联网监测系统采用全中文操作,无需软件安装,同时支持手机微信客户端和电脑PC端同时监控,且可多人管理模式。

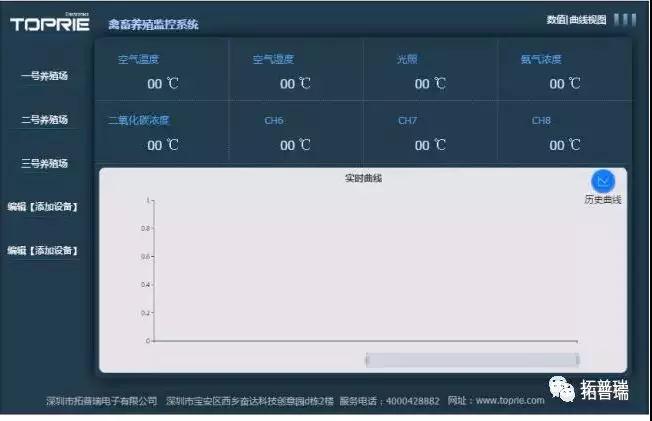

六:养殖场智能化监测云平台显示组态界面
